PN-1/12 (12 000 л)

MEPROZET" KOŚCIAN S.A. является крупнейшим в Польше и одним из крупнейших в Европе производителем ассенизационных машин. Насчитывающая несколько десятков лет традиция проектирования ассенизационных машин, делает наши изделия современными, прочными и надёжными. Конструкторский отдел ежегодно разрабатывает новые решения, которые представляются на отечественных и зарубежных выставках и находят много положительных отзывов.

  • Основное описание
  • Характеристики
  • Комплектация

ШАССИ

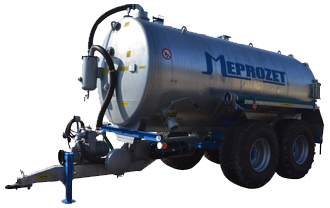

Ассенизационная машина PN – 1/12 выполнена в виде самонесущей цистерны установленной на колесном стане тандем.


ЦИСТЕРНА


Стальная цистерна, горячей оцинковки имеет внутренние кольцевые укрепления и перегородку. Задняя часть открываемая с двумя патрубками. На передней части смотровые стекла Ø 65мм., сбоку патрубки к засовам. Сверху цистерна имеет люк Ø 200 и перепускной предохранительный клапан.


КОМПРЕССОР


Стандартно на дышле установлен компрессор  JUROP PN – 84M


СПУСКНЫЕ ЗАСОВЫ


На заднем люке установлен гидравлически управляемый засов с откидной разбрызгивающей ложкой, сбоку цистерны ручной засов Ø 125 мм. На дне цистерны расположен патрубок Ø 50 мм., для подключения дополнительного спускного шланга, например, для полива.


МЕШАЛКА


По специальному заказу цистерна может быть оборудована гидравлически ведомой червячной мешалкой которая может постоянно перемешивать содержимое цистерны во время езды и разлива.


ДЕЙСТВИЕ


Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора JUROP PN – 84M, работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.


РАЗЛИВНЫЕ СИСТЕМЫ

Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартным оборудованием машины. Ширина разлива- до 16 м. В качестве дополнительного оборудования могут применяться другие устройства для разлива.


ДОРОЖНЫЙ ТРАНСПОРТ


Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.


ПРИМЕНЕНИЕ


  • выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций, отстойников
  • транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
  • подливание, орошение и удобрение органикой почвы
  • гашение остаточных очагов пожара в лесах и на полях
  • транспортировка воды на стройки, дороги, пастбища
  • длина – 6 800 мм
  • ширина – 2 550 мм
  • высота – 3 100 мм
  • собственная масса – 4 800 кг
  • масса с нагрузкой – 16 200 кг
  • ёмкость цистерны – 12 000 л
  • количество колес - 4
  • колесная колея – 2000 мм
  • шины – 20,5 R22,5
  • нажим на зацеп – 16 КN (кН)
  • трактор мощностью – 120 л.с.
  • время наполнения – 5 мин
  • ширина разлива ложкой – 14 м
  • тип компрессора – JUROP PN 84М
  • производительность компрессора – 9 000 л/мин



ЁмкостьPN - 1 / 12
версия
Количество
осей
Колесная
колея
Размер
диска
ШиныКомпрессор
12 000 литров версия А
стандарт
1 2000 220 / 275 / 8

 20,5 R22,5

протектированные

JUROP
PN 84M
версия B 1 2000 220 / 275 / 8  600 / 55 x 22,5 JUROP
PN 84M
версия C 1 2000 220 / 275 / 8  560 / 60 x 22,5 JUROP
PN 84M



Ассенизационная  машина оснащена следующим стандартным оборудованием:


  • всасывающий шланг Ø 125 мм длиной 3+3 м с заслоном
  • компрессор с предохранительным клапаном
  • откидная разбрызгивающая ложка
  • глушитель – рекуператор
  • брызговики
  • поплавковый клапан в верхней части цистерны
  • переливной бак
  • задний люк Ø 600 мм
  • смотровые стекла спереди
  • мановакуумметр
  • регулируемая подпорная стопа
  • сменный зацеп
  • однопроводная пневматическая тормозная система
  • 12V электрическая проводка
  • гидравлическая система открытия спуска
  • карданно-телескопический вал

Ассенизационная машина кроме стандартной версии может быть сделана в специальной версии, а также располагать специальным оборудованием для расширения его функциональных возможностей:


  • шины 700/50x22,5; 600/55x22,5; 600/65x23 или 560/60x22,5
  • заднее закрытое дно с люком Ø600 мм
  • вместо оцинковки – окраска специальными химически устойчивыми красками
  • дополнительные гидравлические и ручные латунные засовы сзади или сбоку цистерны
  • верхний люк Ø 420 мм ручной или гидравлически открываемый
  • лестница
  • трубчатый указатель уровня жидкости
  • спускная труба с клапаном 2”
  • компрессор JUROP PN 106M или другой
  • разливные распределители сзади или сбоку
  • двухконтурная пневматическая тормозная система
  • вращательный или другой зацеп
  • ТАНДЕМ с поворотными колесами
