ШАССИ

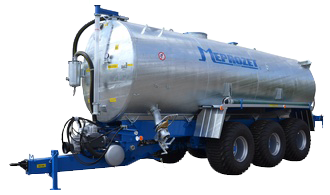

Ассенизационная машина PN – 2/24 выполнена в виде цистерны установленной на раме с рессорным колесным станом ТРИДЕМ грузоподъёмностю 48т.
ЦИСТЕРНА
Стальная, горячей оцинковки цистерна имеет внутренние кольцевые укрепления и перегородки. Задняя часть закрыта с люком Ø 600 мм и двумя патрубками. На передней части трубчатый указатель уровня и два смотровых стекла, сбоку патрубки к засовам. Сверху цистерна имеет предохранительный перепускной клапан и люк Ø 600 мм.
КОМПРЕССОР
Стандартно на дышле установлен компрессор JUROP PN 140M
СПУСКНЫЕ ЗАСОВЫ
На задней крышке установлен гидравлически управляемый засов с распределителем с диском. Сбоку цистерны ручной засов Ø 125 мм. c быстрым соединением для подключения всасывающего шланга.
МЕШАЛКА
По специальному заказу цистерна может быть оборудована гидравлически ведомой червячной мешалкой, которая может постоянно перемешивать содержимое цистерны во время езды и разлива.
ДЕЙСТВИЕ
Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне компрессором JUROP PN – 106M, работающим от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.
РАЗЛИВНЫЕ СИСТЕМЫ
Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартным оборудованием машины. Ширина разлива- до 14 м. В качестве дополнительного оборудования могут применяться штанги, шириной от 9 до 16 м - для надпочвенного внесения удобрений, дисковые аппликаторы, шириной от 2,4 до 3,0 м - для внутрипочвенного внесения удобрений на глубину до 150мм, а так же 4-х сошникового аппликатора, шириной 3,0 м - для внутрипочвенного внесения удобрений на глубину до 200мм.
ДОРОЖНЫЙ ТРАНСПОРТ
Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.
ПРИМЕНЕНИЕ
- выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций, отстойников
- транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
- подливание, орошение и удобрение органикой почвы
- гашение остаточных очагов пожара в лесах и на полях
- транспортировка воды на стройки, дороги, пастбища
Ассенизационная машина оснащена следующим стандартным оборудованием:
- всасывающий шланг Ø 125 мм длиной 6 м (3+3) с заслоном
- компрессор с предохранительным клапаном
- откидная разбрызгивающая ложка
- глушитель – рекуператор
- брызговики
- передняя и задняя ось поворотные
- поплавковый клапан в верхней части цистерны
- переливной бак
- смотровые стекла спереди
- мановакуумметр
- регулируемая подпорная стопа
- сменный зацеп
- однопроводная пневматическая тормозная система
- 12V электрическая проводка
- гидравлическая система открытия спуска и подачи аппликаторов
- карданно-телескопический вал
Ассенизационная машина кроме стандартной версии может быть сделана в специальной версии, а также располагать специальным оборудованием для расширения его функциональных возможностей:
- шины 700/50x22,5 или 700/50x26,5
- вместо оцинковки – окраска специальными химически устойчивыми красками
- дополнительные гидравлические и ручные латунные засовы сзади или сбоку цистерны
- верхний люк Ø 420 мм ручной или гидравлически открываемый
- лестница
- компрессор JUROP PN 140M или другой
- разливные распределители сзади или сбоку
- вращательный, шаровой или другой зацеп
