ШАССИ

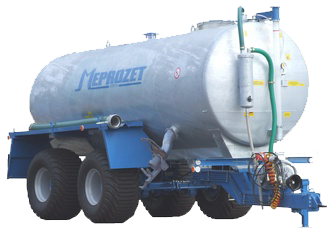

Ассенизационная машина PN – 3/18 выполнена в виде самонесущей цистерны, установленной на двухосном рессорном колесном стане, с задней поворотной осью.
ЦИСТЕРНА
Цистерна с центральной рамой, стальная, горячей оцинковки имеет внутренние кольцевые укрепления и перегородки. Задняя часть закрыта с люком Ø 600 мм и двумя патрубками. На передней части трубчатый показатель уровня и два смотровые стекла, сбоку патрубки к засовам. Сверху цистерна имеет люк Ø 600 мм. перепускной предохранительный клапан.
КОМПРЕССОР
Стандартно на дышле установлен компрессор JUROP PN – 106M
СПУСКНЫЕ ЗАСОВЫ
На заднем люке установлен гидравлически управляемый засов с распределителем с диском, сбоку цистерны ручной засов Ø 125 мм. На дне цистерны расположен патрубок Ø 50 мм., для подключения дополнительного спускного шланга, например, для полива.
МЕШАЛКА
По специальному заказу цистерна может быть оборудована гидравлически ведомой червячной мешалкой, которая может постоянно перемешивать содержимое цистерны во время езды и разлива.
ДЕЙСТВИЕ
Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора JUROP PN – 84M, работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.
РАЗЛИВНЫЕ СИСТЕМЫ
Дождевание осуществляется при помощи распределителя с диском, который является стандартным оборудыванием машины. Ширина разлива- до 16 м. По желанию могут применятся другие устройства для полива.
ДОРОЖНЫЙ ТРАНСПОРТ
Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.
ПРИМЕНЕНИЕ
- выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций, отстойников
- транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
- подливание, орошение и удобрение органикой почвы
- гашение остаточных очагов пожара в лесах и на полях
- транспортировка воды на стройки, дороги, пастбища
Ассенизационная машина оснащена следующим стандартным оборудованием:
- всасывающий шланг Ø 125 мм длиной 3+3 м с заслоном
- компрессор с предохранительным клапаном
- откидная разбрызгивающая ложка
- глушитель – рекуператор
- брызговики
- поплавковый клапан в верхней части цистерны
- переливной бак
- мановакуумметр
- регулируемая подпорная стопа
- сменный зацеп
- двухпроводная пневматическая тормозная система
- 12V электрическая проводка
- гидравлическая система открытия спуска
- карданно-телескопический вал
Ассенизационная машина кроме стандартной версии может быть сделана в специальной версии, а также располагать специальным оборудованием для расширения его функциональных возможностей:
- шины 700/50x22,5; 600/55x22,5; 600/65x23 или 560/60x22,5
- вместо оцинковки – окраска специальными химически устойчивыми красками
- дополнительные гидравлические и ручные латунные засовы сзади или сбоку цистерны
- верхний люк Ø 420 мм ручной или гидравлически открываемый
- лестница
- трубчатый указатель уровня жидкости
- спускная труба с клапаном 2”
- смотровые стекла 3” спереди
- компрессор JUROP PN 140M или другой
- разливные распределители сзади или сбоку
- вращательный или другой зацеп
