PN-3/18 (20 000 л) бюджетная версия

MEPROZET" KOŚCIAN S.A. является крупнейшим в Польше и одним из крупнейших в Европе производителем ассенизационных машин. Насчитывающая несколько десятков лет традиция проектирования ассенизационных машин, делает наши изделия современными, прочными и надёжными. Конструкторский отдел ежегодно разрабатывает новые решения, которые представляются на отечественных и зарубежных выставках и находят много положительных отзывов.

  • Основное описание
  • Характеристики
  • Комплектация

ШАССИ

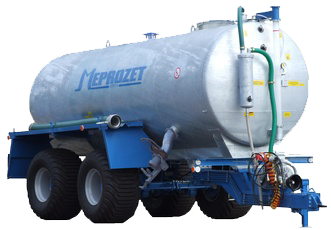

Ассенизационная машина PN – 3/18 выполнена в виде самонесущей цистерны установленной на двухосном рессорном колесном стане, типа BOGIE c задней поворотной осью.


ЦИСТЕРНА


Цистерна с центральной рамой, стальная, горячей оцинковки имеет внутренние кольцевые укрепления и перегородки. Задняя часть закрыта с люком Ø 600 мм и двумя патрубками. На передней части трубчатый показатель уровня и два смотровые стекла, сбоку патрубки к засовам. Сверху цистерна имеет люк Ø 600 мм перепускной предохранительный клапан.


КОМПРЕССОР


Стандартно на дышле установлен компрессор  JUROP PN – 106M


СПУСКНЫЕ ЗАСОВЫ


На заднем люке установлен гидравлически управляемый засов с распределителем с диском, сбоку цистерны ручной засов Ø 125 мм. На дне цистерны расположен патрубок Ø  50 мм.- для подключения дополнительного спускного шланга, например, для полива.


МЕШАЛКА


По специальному заказу цистерна может быть оборудована гидравлически ведомой червячной мешалкой, которая может постоянно перемешивать содержимое цистерны во время езды и разлива.


ДЕЙСТВИЕ


Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора JUROP PN – 106M, работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.


ПОЛИВНЫЕ СИСТЕМЫ


Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартный оборудованием машины. Ширина разлива- до 14 м. . По желанию могут применятся другие устройства для полива.


ДОРОЖНЫЙ ТРАНСПОРТ


Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.


ПРИМЕНЕНИЕ


  • выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций, отстойников
  • транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
  • подливание, орошение и удобрение органикой почвы
  • гашение остаточных очагов пожара в лесах и на полях
  • транспортировка воды на стройки, дороги, пастбища
  • длина – 8 680 мм
  • ширина – 3 000 мм
  • высота – 3 900 мм
  • собственная масса – 7 770 кг
  • масса с нагрузкой – 27 700 кг
  • ёмкость цистерны – 20 000 л
  • количество колес - 4
  • колесная колея – 2250 мм
  • шины – 700 / 50 x 22,5
  • нажим на зацеп – 30 КN (кН)
  • трактор мощностью – 200 л.с.
  • время наполнения – 8 мин
  • ширина разлива ложкой – 12 м
  • тип компрессора – JUROP PN 106М
  • производительность компрессора – 11 000 л/мин

ЁмкостьPN-3/18
версия
Количество
осей
Колесная
колея
Размер
диска
ШиныКомпрессор
20 000 литров версия A
стандарт
2 2250 280 / 335 / 10 700 / 50 x 22,5 JUROP
PN 106M
версия B 2 2250 280 / 335 / 10 700 / 50 x 26,5 JUROP
PN 106M
версия C 2 2250 280 / 335 / 10 750 / 60 x 30,5 JUROP
PN 106M
версия D 2 2250 280 / 335 / 10 750 / 45 x 26,5 JUROP
PN 106M
версия E 2 2250 280 / 335 / 10 800 / 45 x 26,5 JUROP
PN 106M



Ассенизационная  машина оснащена следующим стандартным оборудованием:


  • всасывающий шланг Ø 125 мм длиной 3+3 м с заслоном
  • компрессор с предохранительным клапаном
  • откидная разбрызгивающая ложка
  • глушитель – рекуператор
  • брызговики
  • поплавковый клапан в верхней части цистерны
  • переливной бак
  • мановакуумметр
  • регулируемая подпорная стопа
  • сменный зацеп
  • однопроводная пневматическая тормозная система
  • 12V электрическая проводка
  • гидравлическая система открытия спуска
  • карданно-телескопический вал

Ассенизационная машина кроме стандартной версии может быть сделана в специальной версии, а также располагать специальным оборудованием для расширения его функциональных возможностей:


  • шины 700/50x22,5; 600/55x22,5; 600/65x23 или 560/60x22,5
  • вместо оцинковки – окраска специальными химически устойчивыми красками
  • дополнительные гидравлические и ручные латунные засовы сзади или сбоку цистерны
  • верхний люк Ø 420 мм ручной или гидравлически открываемый
  • лестница
  • трубчатый указатель уровня жидкости
  • спускная труба с клапаном 2”
  • смотровые стекла 3” спереди
  • компрессор JUROP PN 140M или другой
  • разливные распределители сзади или сбоку
  • двухконтурная пневматическая тормозная система
  • вращательный или другой зацеп
