PN-50 (5 000 л)

MEPROZET" KOŚCIAN S.A. является крупнейшим в Польше и одним из крупнейших в Европе производителем ассенизационных машин. Насчитывающая несколько десятков лет традиция проектирования ассенизационных машин, делает наши изделия современными, прочными и надёжными. Конструкторский отдел ежегодно разрабатывает новые решения, которые представляются на отечественных и зарубежных выставках и находят много положительных отзывов.

  • Основное описание
  • Характеристики
  • Комплектация

ШАССИ

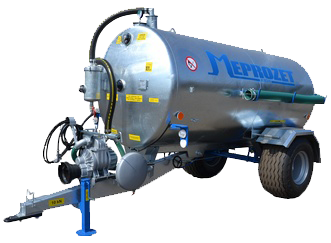

Ассенизационная машина PN – 50 выполнена в виде самонесущей цистерны установленной на одноосном колесном стане.


ЦИСТЕРНА


Стальная цистерна, горячей оцинковки имеет внутренние кольцевые укрепления. Задняя часть закрыта с люком Ø 600 мм. На передней части смотровые стекла. Наверху цистерна имеет перепускной предохранительный клапан.


КОМПРЕССОР


Стандартно на дышле установлен компрессор  JUROP PN – 45M


СПУСКНЫЕ ЗАСОВЫ


На заднем люке установлен гидравлически управляемый спускной клапан Ø 100 мм с откидной разбрызгивающей ложкой. На дне цистерны расположен патрубок Ø 50 мм для подключения  дополнительного спускного шланга например, для полива.


МЕШАЛКА


По специальному заказу цистерна может быть оборудована внутренней, гидравлически ведомой, червячной мешалкой, которая может постоянно перемешивать содержимое цистерны во время езды и разлива.


ДЕЙСТВИЕ


Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора, работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.


РАЗЛИВНЫЕ СИСТЕМЫ

Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартным оборудованием машины.


ДОРОЖНЫЙ ТРАНСПОРТ

Машина оборудована световой сигнализацией и собственной тормозной системой - что дает возможность передвижения по автодорогам общего пользования.


ПРИМЕНЕНИЕ


  • выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций, отстойников
  • транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
  • подливание, орошение и удобрение органикой почвы
  • гашение остаточных очагов пожара в лесах и на полях
  • транспортировка воды на стройки, дороги, пастбища
  • длина – 5 080 мм
  • ширина – 2 100 мм
  • высота – 2 410 мм
  • собственная масса – 1 350 кг
  • масса с нагрузкой – 6 350 кг
  • ёмкость цистерны – 5 000 л
  • количество колес - 2
  • колесная колея – 1 600 мм
  • шины – 500 / 50 x 17
  • нажим на зацеп – 10 КN (кН)
  • трактор мощностью – 50 л.с.
  • время наполнения – 3 мин
  • ширина разлива ложкой – 14 м
  • тип компрессора – JUROP PN 45М
  • производительность компрессора – 5 300 л/мин



ЁмкостьPN - 50
версия
Количество
осей
Колесная
колея
Размер
диска
ШиныКомпрессор
5 000 литров версия А
стандарт
1 1600 160 / 205 / 6 500 / 50 x 17 JUROP
PN 45M
версия B 1 1500 160 / 205 / 6 385 / 65 R22,5
 протектированные
JUROP
PN 45M



Ассенизационная  машина оснащена следующим стандартным оборудованием:


  • всасывающий шланг 4" длиной 6 м с заслоном
  • компрессор с предохранительным клапаном
  • откидная разбрызгивающая ложка
  • глушитель – рекуператор
  • брызговики
  • поплавковый клапан в верхней части цистерны
  • переливной бак
  • задний люк Ø 600 мм
  • смотровые стекла спереди
  • мановакуумметр
  • регулируемая подпорная стопа
  • сменный зацеп
  • однопроводная пневматическая тормозная система
  • 12V электрическая проводка
  • карданно-телескопический вал
  • гидравлическая система открытия заднего спускового клапана

Ассенизационная машина кроме стандартной версии может быть сделана в специальной версии, а также располагать специальным оборудованием для расширения его функциональных возможностей:

  • шины 385/65 R22,5
  • заднее открываемое дно
  • вместо оцинковки – окраска специальными химически устойчивыми красками
  • дополнительные гидравлические и ручные латунные засовы сзади или сбоку цистерны
  • верхний люк Ø 420 мм ручной или гидравлически открываемый
  • лестница
  • трубчатый указатель уровня жидкости
  • спускная труба с клапаном 2”
  • компрессор JUROP PN 58M или другой
  • разливные распределители сзади или сбоку
  • двухконтурная пневматическая тормозная система
