Серия HD CICORIA тюковый крупногабаритный пресс

Серия HD CICORIA тюковый крупногабаритный пресс
  • Серия HD CICORIA тюковый крупногабаритный пресс
  • Серия HD CICORIA тюковый крупногабаритный пресс
  • Серия HD CICORIA тюковый крупногабаритный пресс
  • Серия HD CICORIA тюковый крупногабаритный пресс
  • Серия HD CICORIA тюковый крупногабаритный пресс

Компания SaMASZ Sp.z o.o. основана в 1984 году. Фирма SaMASZ в своём предложении имеет порядка 200  видов машин: косилки барабанные, косилки дисковые, ворошилки, грабли, мульчирователи, косилки дорожные, снегоочистители, уборочные машины. Компания SaMASZ уже много лет принимает участие в крупнейших Европейских выставках. Продукция экспортируется в более чем 50 стран во всём мире.

  • Основное описание
  • Характеристики
  • Комплектация

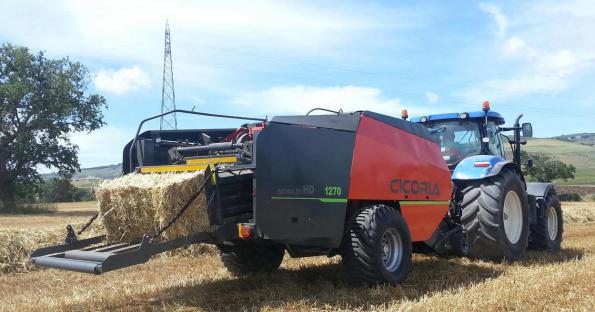

Производитель – узкоспециализированная итальянская фирма CICORIA, имеет солидный опыт в проектировании и производстве тюковых пресс-подборщиков. Продукция экспортируется более чем в 40 стран мира. Крупногабаритный пресс имеет 3 основные особенности, которые обеспечивают высокие параметры в производительности, эффективности и рентабельности при уборке соломы, фуража, а также других сельскохозяйственных культур: это система верхней загрузки материала, система давления поршня с точкой опоры и система контролируемого вязания.


Система верхней загрузки (чем длиннее камера загрузки, тем выше плотность и однородность тюков). Система представляет собой два синхронизированных ротора (a и b), которые подают собранный материал в прессовочную камеру через канал, который в три раза длиннее по сравнению с традиционными машинами нижней загрузки. Подобная система верхней загрузки гарантирует производство качественных тюков не зависимо от количества и качества собираемого материала на поле. Широкий подборщик с большим диаметром захвата (с) гарантирует уборку объёмных валков, уменьшая вероятность подбора камней.


Система давления поршня с точкой опоры (снижение затрат на тюкование). Система представляет собой поршень с точкой опоры (d) и кинематической цепи состоящей из 2-х рычагов (е), 4-х шатунов (f) и 2-х рычагов-балансиров (g). Данная конструкция снижает потребление мощности более чем на 30%, существенно уменьшая требуемую мощность трактора (экономия топлива). Отсутствие валов и направляющих поршня сокращает затраты на техобслуживание. Увеличенный редуктор двойного периода (i) оснащён вспомогательным маховиком (l) большого диаметра, который приводит в действие все функции машины. Защита всей системы от перегрузок обеспечивается фрикционной муфтой и болтом безопасности


Контроль плотности

Плотность тюка контролируется гидроцилиндром (n), который оказывает необходимое давление на верхний подвижный регулятор давления (о) и боковые подвижные регуляторы давления (р) в прессующей камере. Гидравлический цилиндр управляется собственным распределителем из кабины трактора.


Система контроля вязания

Вяжет при любой температуре, влажности и плотности. Увязка представляет собой заключительную и наиболее важную фазу прессования. Система контролируемого вязания устанавливается от поршневой фазы, при которой иглам дают возможность выполнить увязку, когда поршень находится в фазе сжатия, что уменьшает давление продукта на шпагат при расширении и соответственно на вязальные аппараты (m). В результате можно производить качественную увязку в любых условиях окружающей среды: при температуре выше 40°C, при уровне влажности продукта ниже 3% и максимальной плотности продукта (необходимо учитывать прочность шпагата).

РАЗМЕРЫ ТЮКА

HD870

HD1270

Ширина х Высота (см)

80 х 70

120 х 70

Длина регулируемая (см)

80 – 240

80-240

Плотность тюка солома / сено (кг/м3)

180 / 260

180 / 260

СИСТЕМА ОБВЯЗКИ ТЮКА





Кол-во вязальных аппаратов

4

6

Тип полипропиленового шпагата (м/кг)

140

140

Кол-во бобин (шт)

24

24

Вентиляторы (шт)

2*

3

ПОДБОРЩИК





Рабочая ширина (см)

185

220

Подъем / опускание

Гидравлика

Гидравлика

Кол-во опорных колес

2*

2

ПРЕССУЮЩАЯ СИСТЕМА





Число ударов в минуту при 1000 об/мин

48

48

Верхняя / нижняя точка (см)

76 / 36

76 / 36

Производительность (тонн/час)

12

18

СИСТЕМА ВЕРХНЕЙ ПОДАЧИ





Загрузочный ротор: рычаги х зубья

4 х 8

4 х 12

Упаковочный ротор: рычаги х зубья

3 х 4

3 х 6

Объем загрузочной камеры (м3)

0,63

0,92

Длина канала (см)

330

330

ГАБАРИТЫ МАШИНЫ





Длина (с закрытой площадкой) (мм)

6450

6450

Ширина с колесами 16/70-24 14PR(мм)

2150

2550

Высота (мм)

2500

2500

Масса (кг)

5960

6640

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ТРАКТОРА





Мин. мощность на ВОМ (кВт / л.с.)

50 / 65 (+30 л.с.)

60 / 80 (+40 л.с.)

Привод ВОМ (обр/мин)

1000

1000

Основные узлы пресс-подборщика:

  • кривошипно-шатунный механизм;
  • узел подборщика;
  • загрузочный ротор;
  • упаковочный ротор;
  • кинематическая цепь;
  • поршень с точкой опоры;
  • блок вязальных аппаратов;
  • гидравлический цилиндр.
