Гидрострелка в системе отопления: назначение и принцип работы
Гидравлическая стрелка (гидрострелка, гидравлический разделитель) представляет собой устройство, которое встраивается в систему отопления для разделения гидравлических контуров. Основная задача этого элемента — обеспечить стабильную работу котла и одновременно защитить его от воздействия переменных расходов теплоносителя со стороны потребителей (радиаторов, теплых полов, бойлеров косвенного нагрева).
Без гидрострелки в системах с несколькими циркуляционными насосами возникают перекосы давления. Насосы начинают «мешать» друг другу, что приводит к шуму, вибрации, перегреву отдельных участков и преждевременному износу оборудования. Гидрострелка решает эту проблему, создавая зону нулевого динамического давления.
Зачем нужна гидрострелка в современных системах отопления
В классической однотрубной или двухтрубной системе с одним насосом гидрострелка не требуется. Однако в условиях современного частного дома, где смонтировано несколько независимых контуров, необходимость в этом устройстве становится очевидной.
- Защита котла от низкотемпературной коррозии. В чугунных и стальных теплообменниках при подаче холодного обратного теплоносителя на горячий теплообменник образуется конденсат. Этот конденсат смешивается с продуктами сгорания, образуя кислоту, которая разрушает металл. Гидрострелка позволяет поддерживать постоянную температуру воды на входе в котел, не опуская ее ниже точки росы (около 55°C для газовых котлов).
- Стабилизация расхода теплоносителя. При отключении нескольких радиаторов термостатическими вентилями общий расход через систему резко падает. Это может привести к перегреву котла и закипанию воды. Гидрострелка сглаживает такие скачки, забирая избыток теплоносителя в малый контур котла.
- Возможность подключения разновысотных и разнотемпературных систем. Высокотемпературные радиаторы (60-80°C) и низкотемпературные теплые полы (35-45°C) можно подключать к одному котлу, но с разной гидравликой. Гидрострелка развязывает эти контуры, позволяя каждому работать со своим температурным режимом без взаимного влияния.
- Удаление шлама и воздуха. Конструкция гидрострелки предусматривает вертикальное расположение и определенную скорость потока. Тяжелые частицы (окалина, песок, ржавчина) оседают на дне, откуда удаляются через сливной кран. Микропузырьки воздуха поднимаются вверх к автоматическому воздухоотводчику.
Принцип работы гидрострелки

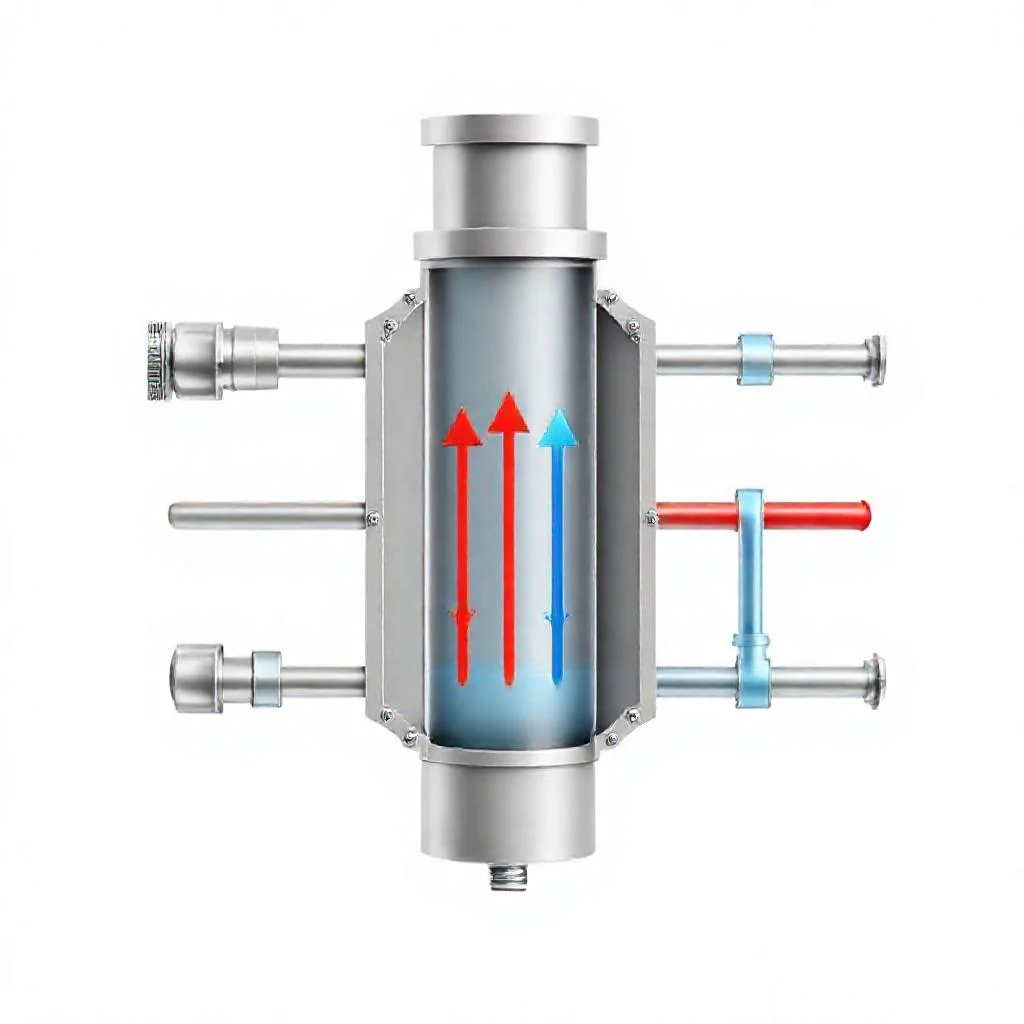

Гидрострелка — это полая вертикальная труба круглого или прямоугольного сечения с четырьмя патрубками: два со стороны котла (подача и обратка) и два со стороны системы отопления (подача и обратка). Внутри нет подвижных частей или регулирующих элементов. Принцип работы основан на законах гидравлики.
Внутри корпуса давление выравнивается. Разница давлений между контуром котла и контуром потребителей становится минимальной. Таким образом, насос котла перекачивает теплоноситель только через теплообменник котла и гидрострелку. Насосы потребителей (радиаторов, полов) перекачивают теплоноситель через свои контуры, забирая его из той же гидрострелки.
В зависимости от соотношения расходов в первичном (котел) и вторичном (потребители) контурах возможны три режима работы гидрострелки:
- Режим равенства расходов. Расход через котел равен расходу через систему. В этом режиме вся нагретая вода из котла уходит к потребителям, а вся остывшая вода возвращается обратно в котел. Это идеальный, но технически редкий режим, так как регуляторы температуры постоянно меняют расход.
- Режим превышения расхода котла. Насос котла перекачивает больше воды, чем забирают потребители. Часть горячего теплоносителя по обратному патрубку возвращается обратно в котел через гидрострелку. Этот режим полезен в период запуска системы, когда нужно быстро прогреть теплообменник, или при работе низкотемпературных контуров.
- Режим превышения расхода системы. Потребители забирают воды больше, чем может подать котел. В этом случае через гидрострелку в обратку котла подмешивается часть холодного теплоносителя из обратки системы. Это опасный режим для котла, особенно если котел чугунный. Задача грамотного расчета гидрострелки — свести этот режим к минимуму.
Скорость движения воды внутри гидрострелки должна быть минимальной — не более 0.1-0.15 м/с. При такой скорости теплоноситель не создает гидравлического сопротивления, а тяжелые частицы успевают осесть. Для сравнения, в трубах систем отопления скорость составляет 0.5-1.5 м/с.
Конструкция и размеры гидрострелки
Типовая гидрострелка изготавливается из стали (черной или нержавеющей) и состоит из следующих элементов:
- Корпус с патрубками для подключения подачи и обратки котла и системы.
- Патрубок для установки автоматического воздухоотводчика или клапана Маевского (верхняя часть).
- Патрубок с краном для слива шлама (нижняя часть).
- Термоманометры или гильзы для датчиков температуры и давления (опционально).
Диаметр корпуса гидрострелки зависит от мощности котла и расхода теплоносителя. Общепринятая формула для расчета внутреннего диаметра корпуса (D) следующая:
D = 3 x √(Q), где Q — расход теплоносителя в м³/ч. Например, при расходе 2 м³/ч диаметр корпуса должен быть 3 x √2 ≈ 4.2 дюйма (около 108 мм). Расстояние между патрубками подачи и обратки обычно составляет 10-20 см. Расстояние от патрубков до верхнего и нижнего торца — не менее 10-15 см.
Игнорирование этих пропорций приводит к тому, что гидрострелка перестает выполнять свои функции. Если диаметр слишком мал, скорость воды внутри корпуса будет высокой, что приведет к шуму и перемешиванию шлама. Если диаметр слишком велик, устройство будет работать неэффективно и занимать много места.
Выбор гидрострелки: технические параметры
При подборе гидрострелки учитывают не только диаметр корпуса, но и материал, максимальное рабочее давление и температуру. Для бытовых систем отопления справедливы следующие параметры:
- Рабочее давление: 6-10 бар.
- Рабочая температура: до 110 °C.
- Материал: низкоуглеродистая сталь с антикоррозийным покрытием или нержавеющая сталь.
- Присоединение: резьбовое или фланцевое.
Для систем мощностью свыше 100 кВт гидрострелки обычно оснащаются фланцевыми соединениями и имеют увеличенный корпус. В некоторых моделях предусмотрены дополнительные патрубки для подключения бака-аккумулятора или резервного котла.
Существуют комбинированные модели — гидрострелки с коллектором (так называемая «гребенка»). В таких устройствах патрубки для потребителей располагаются на корпусе гидрострелки в несколько рядов. Это удобно для монтажа, но требует более точного гидравлического расчета, так как увеличивается длина корпуса и изменяется распределение потоков.
Этапы монтажа гидрострелки
Установка гидрострелки не требует сложного оборудования, но предполагает точное соблюдение правил:
- Гидрострелка устанавливается строго вертикально. Отклонение от вертикали ухудшает удаление воздуха и шлама.
- Монтируется между котлом и коллекторами распределения. На первичном контуре (котел) перед гидрострелкой и после нее устанавливаются шаровые краны для отключения при обслуживании.
- На верхней точке корпуса обязательно монтируется воздухоотводчик. На нижней — сливной кран с шаровым вентилем.
- Не допускается установка каких-либо запорных элементов (кранов, клапанов) на перемычке между подачей и обраткой внутри самой гидрострелки. Гидрострелка должна быть полностью открыта.
- Перед гидрострелкой и после нее должны быть прямые участки труб длиной не менее 4-6 диаметров трубы. Это необходимо для формирования ламинарного потока.
Ошибкой является использование гидрострелки меньшего диаметра, чем диаметр отводящих труб. Если подводящие трубы имеют диаметр 1 дюйм (25 мм), то сам корпус должен быть минимум 2-3 дюйма (50-75 мм).
Правильный расчет диаметра гидрострелки гарантирует, что перепад давления между контуром котла и контуром системы будет стремиться к нулю. Это позволяет подбирать насосы по отдельности, не учитывая взаимное влияние.
Распространенные ошибки и заблуждения
В профессиональной среде существует несколько мифов, связанных с гидрострелками.
- Миф: Гидрострелка увеличивает КПД котла. Это неверно. Гидрострелка не производит тепло и не изменяет КПД. Она лишь стабилизирует гидравлику, что косвенно защищает котел от перегрева и преждевременного износа.
- Миф: Гидрострелка необходима в любой системе с теплым полом. Для систем с теплым полом мощностью до 20-30 кВт, где котел имеет встроенный насос достаточной производительности, гидрострелка часто не требуется. Однако если планируется подключение нескольких насосных групп (радиаторы, бойлер, полы), гидрострелка обязательна.
- Миф: Чем больше объем гидрострелки, тем лучше. Избыточный объем ведет к потере тепла и увеличению времени реакции системы на изменение температуры. Объем гидрострелки не должен превышать 5-10 литров для бытовых систем. Для промышленных систем объем рассчитывается исходя из времени буферизации.
- Миф: Гидрострелка устраняет необходимость балансировки контуров. Гидрострелка не заменяет балансировочные клапаны. Каждый контур отопления (радиаторы, полы) все равно должен быть отбалансирован по расходу. Гидрострелка лишь развязывает контуры, но не регулирует количество теплоносителя в каждом из них.
Резюме
Гидрострелка — это техническое решение, которое обеспечивает долговечную работу котла и комфорт в доме. Она позволяет комбинировать высокотемпературные и низкотемпературные системы, сглаживает скачки давления, удаляет воздух и шлам из теплоносителя. Однако установка гидрострелки оправдана только в системах с двумя и более циркуляционными насосами, работающими на разные контуры. Правильный подбор диаметра корпуса и вертикальный монтаж являются ключевыми условиями эффективной работы этого устройства.
Для расчета конкретной модели гидрострелки потребуется знать максимальную тепловую мощность котла и перепад температур между подачей и обраткой. На основе этих данных вычисляется расход, а затем — минимальный внутренний диаметр корпуса. Только при соблюдении этих инженерных норм гидрострелка будет работать именно так, как задумано производителем, а не как декоративный элемент обвязки.
Сводная таблица данных
В таблице ниже приведены ключевые технические параметры, режимы работы и сравнительные характеристики гидрострелки, основанные исключительно на данных из статьи. Данные сгруппированы по категориям: принцип работы, конструктивные параметры, режимы потоков и распространенные заблуждения.
| Категория | Параметр / Характеристика | Значение / Описание / Сравнение |
|---|---|---|
| Основные функции и задачи | Разделение гидравлических контуров | Обеспечение стабильной работы котла и защита от воздействия переменных расходов потребителей. |
| Защита от низкотемпературной коррозии | Поддерживает температуру на входе в котел не ниже точки росы (около 55°C для газовых котлов), предотвращая образование конденсата и кислоты. | |
| Стабилизация расхода | Сглаживает скачки расхода при отключении радиаторов, забирая избыток теплоносителя в малый контур котла. | |
| Развязка разнотемпературных систем | Позволяет подключать к одному котлу радиаторы (60-80°C) и теплые полы (35-45°C) без взаимного влияния. | |
| Удаление шлама и воздуха | Шлам оседает на дне (удаляется через сливной кран), а микропузырьки воздуха поднимаются вверх к автоматическому воздухоотводчику. | |
| Скорость движения теплоносителя | Внутри гидрострелки | Не более 0.1-0.15 м/с |
| В трубах систем отопления (для сравнения) | 0.5-1.5 м/с | |
| Итог | При скорости 0.1-0.15 м/с не создается гидравлического сопротивления, и тяжелые частицы успевают осесть. | |
| Режимы работы (по соотношению расходов) | Режим равенства расходов | Расход через котел равен расходу через систему. Идеальный, но технически редкий режим. |
| Режим превышения расхода котла | Насос котла перекачивает больше воды, чем забирают потребители. Часть горячего теплоносителя возвращается обратно в котел. Полезен при запуске системы. | |
| Режим превышения расхода системы | Потребители забирают воды больше, чем может подать котел. Опасный режим для котла (особенно чугунного). Задача расчета — свести его к минимуму. | |
| Зона нулевого давления | Гидрострелка создает зону нулевого динамического давления, решая проблему «мешающих» друг другу насосов. | |
| Конструкция и размеры | Типовая формула расчета диаметра корпуса (D) | D = 3 x √(Q), где Q — расход в м³/ч |
| Пример расчета диаметра (при расходе 2 м³/ч) | 3 x √2 ≈ 4.2 дюйма (около 108 мм) | |
| Расстояние между патрубками подачи и обратки | Обычно составляет 10-20 см | |
| Расстояние от патрубков до верхнего/нижнего торца | Не менее 10-15 см | |
| Рабочее давление | 6-10 бар | |
| Рабочая температура | До 110 °C | |
| Сравнение: Мифы vs Реальность | Миф: Увеличивает КПД котла | Неверно. Гидрострелка не производит тепло и не изменяет КПД, а лишь стабилизирует гидравлику. |
| Миф: Необходима в любой системе с теплым полом | Неверно. Для систем до 20-30 кВт часто не требуется, но обязательна при подключении нескольких насосных групп. | |
| Миф: Чем больше объем, тем лучше | Неверно. Избыточный объем ведет к потере тепла. Объем не должен превышать 5-10 литров для бытовых систем. | |
| Миф: Устраняет необходимость балансировки контуров | Неверно. Гидрострелка развязывает контуры, но не регулирует количество теплоносителя в каждом из них. |
Частые вопросы по теме (FAQ)
Зачем нужна гидрострелка в системе отопления, если уже есть циркуляционные насосы?
Гидрострелка решает проблему взаимного влияния нескольких циркуляционных насосов, создавая зону нулевого динамического давления. Без неё насосы начинают «мешать» друг другу, что приводит к шуму, вибрации и перегреву оборудования. Она стабилизирует расход теплоносителя при срабатывании термостатов, защищает котел от низкотемпературной коррозии (поддерживая температуру обратки не ниже точки росы — около 55°C для газовых котлов) и позволяет подключать разнотемпературные контуры (радиаторы при 60-80°C и теплые полы при 35-45°C) без взаимного влияния.
В чем заключается принцип работы гидрострелки?
Гидрострелка — это полая вертикальная труба с четырьмя патрубками (подача и обратка от котла, подача и обратка к системе). Внутри корпуса давление выравнивается, разница давлений между контуром котла и контуром потребителей становится минимальной. В зависимости от расхода возможны три режима: равенство расходов (идеальный, но редкий), превышение расхода котла (полезен для прогрева), превышение расхода системы (опасен для чугунных котлов). Ключевое условие — скорость воды внутри корпуса не должна превышать 0.1-0.15 м/с, что не создает гидравлического сопротивления и позволяет осаждать шлам.
Какого диаметра должна быть гидрострелка для моего котла?
Диаметр корпуса рассчитывается по формуле: D = 3 x √(Q), где Q — расход теплоносителя в м³/ч. Например, при расходе 2 м³/ч диаметр корпуса должен быть около 108 мм (4.2 дюйма). Расстояние между патрубками подачи и обратки обычно составляет 10-20 см, а от патрубков до торцов — не менее 10-15 см. Критически важно, чтобы диаметр корпуса был больше диаметра подводящих труб: если трубы 1 дюйм (25 мм), корпус должен быть минимум 2-3 дюйма (50-75 мм). Игнорирование пропорций делает работу устройства неэффективной.
Всегда ли нужна гидрострелка при монтаже теплого пола?
Не всегда. Для систем с теплым полом мощностью до 20-30 кВт, где котел имеет встроенный насос достаточной производительности, гидрострелка часто не требуется. Однако она обязательна, если планируется подключение нескольких насосных групп (радиаторы, бойлер, полы). Также важно помнить, что гидрострелка не заменяет балансировочные клапаны — каждый контур отопления должен быть отбалансирован по расходу отдельно.
Какие распространенные ошибки допускают при монтаже гидрострелки?
Первая ошибка — установка гидрострелки меньшего диаметра, чем отводящие трубы. Вторая — отклонение от строго вертикального положения, что ухудшает удаление воздуха и шлама. Третья — установка запорных элементов на перемычке между подачей и обраткой внутри корпуса (гидрострелка должна быть полностью открыта). Четвертая — отсутствие прямых участков труб длиной 4-6 диаметров до и после гидрострелки, необходимых для формирования ламинарного потока. Пятая — избыточный объем корпуса: для бытовых систем он не должен превышать 5-10 литров, иначе система теряет тепло и медленнее реагирует на изменения температуры.
