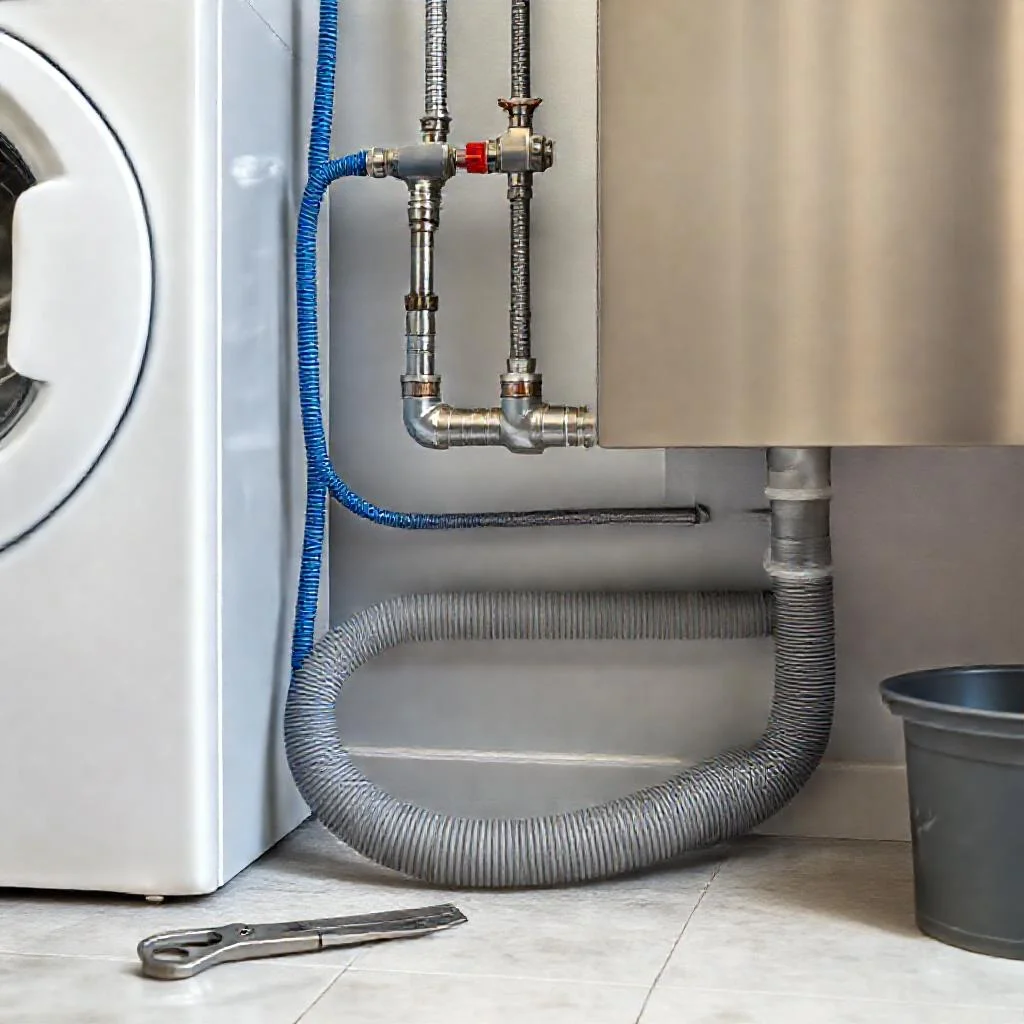

Подключение стиральной и посудомоечной машины к водопроводу и канализации
Общие принципы и подготовительный этап
Подключение бытовой техники к инженерным сетям требует понимания базовых законов гидравлики и соблюдения строительных норм. Основная задача — обеспечить бесперебойную подачу холодной воды под стабильным давлением и надежный отвод отработанной жидкости без протечек и засоров. Пренебрежение правилами монтажа приводит к преждевременному выходу из строя клапанов, помп и электроники.
Перед началом работ необходимо провести ревизию существующего водопровода. Диаметр труб должен быть не менее 15 мм (½ дюйма), а материал — металлопластик, полипропилен или сшитый полиэтилен. Использование старых стальных труб с внутренней коррозией недопустимо: частицы ржавчины забивают фильтры заливных клапанов и разрушают седла уплотнителей. Давление в системе должно находиться в пределах от 1,5 до 6 бар. Если показатель превышает 6 бар, обязательна установка редуктора давления. Значение ниже 1 бара требует установки повысительного насоса.
Место установки техники должно иметь свободный доступ к запорным кранам и сифону. Розетки выполняются по стандарту P IEC 320 — с заземляющим контактом и подключением через УЗО с током утечки 10–30 мА. Кабель питания не должен соприкасаться с металлическими частями корпуса или нагреваться от соседних приборов.
Подключение к водопроводу
Существует два типа подключения: прямое (через тройник) и через отдельный кран. Прямое врезка в трубу считается более надежной, так как исключает дополнительные разъемные соединения. Для полипропиленовых труб применяется тройник с наружной резьбой, для металлопластиковых — компрессионный фитинг.
Установка запорного крана
На водопроводной линии перед гибким шлангом обязательно монтируется шаровый кран с полным проходом. Использование винтовых вентилей (с резиновыми прокладками) не рекомендуется: они создают гидравлическое сопротивление и быстрее изнашиваются. Кран должен располагаться на высоте не более 60 см от пола для удобства перекрытия. Механизм обязан иметь европейскую резьбу ¾ дюйма для прямого соединения с накидной гайкой шланга.
Между краном и тройником устанавливается фильтр грубой очистки. Ячейка сетки должна быть не более 500 мкм. Для регионов с жесткой водой дополнительно монтируется полифосфатный фильтр или система обратного осмоса с антибактериальным блоком, если производительность позволяет.
Выбор и монтаж заливного шланга
Стандартный шланг в комплекте завода-изготовителя рассчитан на давление до 10 бар. При длине трассы более 3 метров потребуется шланг с оплеткой из нержавеющей стали и внутренним армированием. Допустимо наращивать шланг только через металлический переходник — пластиковые удлинители запрещены нормами безопасности. Резьбовое соединение уплотняется лентой ФУМ или сантехнической пастой, но без чрезмерного натяга — перетяжка деформирует резиновую прокладку.
При одновременном подключении двух устройств (стиральной и посудомоечной машины) используется тройник с двумя отводами. Каждый отвод оснащается собственным краном. Совместная работа двух машин через один кран возможна только при условии, что суммарный расход воды не превышает пропускной способности труб — обычно 12–15 литров в минуту.
Организация водоотведения (канализация)
Отвод отработанной воды осуществляется через гибкий сливной шланг диаметром 20–22 мм. Шланг подключается к канализационному трапу или сифону под мойкой. Вариант с сифоном считается предпочтительным, так как позволяет сохранить гидрозатвор, предотвращающий проникновение запахов из канализации в помещение.
Сифон для подключения бытовой техники имеет дополнительный патрубок с обратным клапаном. Если клапан отсутствует, сливной шланг поднимается на высоту 60–80 см от пола и фиксируется в петле — это создает локальный гидрозатвор и предотвращает самопроизвольный слив воды из бака. Петля организуется с помощью пластикового хомута или специального кронштейна на стене.
Прямое подключение сливного шланга в раструб канализации без сифона допускается только при условии установки герметичного переходника-манжеты. Переходник должен иметь диаметр 50 мм с уплотнительным кольцом для 22-мм шланга. Соединение выполняется с использованием хомута с червячным механизмом. Обязательно оставляется воздушный зазор не менее 20 мм между срезом шланга и зеркалом воды в трубе — это исключает сифонный эффект и засасывание воды обратно в машину.
Общая длина сливного тракта не должна превышать 4 метров. Каждый дополнительный метр увеличивает нагрузку на сливной насос и снижает высоту подъема. Если технические характеристики насоса позволяют высоту подъема до 1,2 метра, фактическая длина горизонтального участка не должна превышать 3 метров при высоте изгиба не более 1 метра.
Типичные ошибки монтажа
- Установка заливного шланга без фильтра грубой очистки — приводит к засорению электромагнитного клапана.
- Соединение сливного шланга без воздушного разрыва — грозит обратным всасыванием грязной воды из канализации.
- Монтаж розетки без заземления — создает риск поражения током при утечке на корпус.
- Использование старых резиновых шлангов без металлической оплетки — срок службы таких шлангов не превышает 3 лет.
- Пренебрежение редуктором давления при показателях выше 6 бар — разрушает манжеты и уплотнители.
Испытание системы и ввод в эксплуатацию
После завершения монтажа производится опрессовка системы холодной водой. Открывается запорный кран при выключенной технике. Визуально проверяются все резьбовые соединения — наличие даже мелких капель указывает на недостаточное уплотнение. При обнаружении протечки соединение перебирается с заменой ленты ФУМ или прокладки.
Затем включается программа стирки или мойки без белья. В течение первых 2–3 минут контролируется набор воды — шум в заливном клапане должен быть равномерным без гидроударов. Слив проверяется через визуальное наблюдение за движением воды в прозрачной части шланга (если предусмотрена) или по характерному звуку работы сливного насоса. Полное отсутствие вибрации в трубопроводе и подтеканий на стыках свидетельствует о корректном выполнении работ.
Для посудомоечной машины дополнительно проверяется герметизация дверцы — щель между корпусом и уплотнителем не должна превышать 0,5 мм. Уклон пола в месте установки не должен превышать 2 градусов, иначе возможно смещение прибора во время отжима.
Технические нормативы и безопасность
- Расстояние от ввода водопровода до выпуска канализации — не менее 20 см.
- Уровень шума сливного трубопровода — не более 45 дБ.
- Материал сливных труб — только ПВХ или полипропилен с гладкой внутренней поверхностью.
- Запрещено использовать гофрированные шланги для канализации — они накапливают жир и песок.
- Обязательно наличие обратного клапана на системе водоснабжения в многоквартирном доме — предотвращает стравливание воды в стояк при отключении.
Правильно выполненное подключение гарантирует срок службы техники не менее 10 лет при соблюдении условий эксплуатации. Любое отступление от технологии ведет к потере заводской гарантии и увеличивает риск аварии. В случае отсутствия навыков сантехнических работ рекомендуется обратиться к сертифицированному мастеру с допуском СРО.
Сводная таблица данных
В таблице ниже приведены ключевые технические параметры, требования и нормативы для подключения стиральной и посудомоечной машины к водопроводу и канализации, строго на основе представленного текста статьи. Данные систематизированы для наглядного сравнения характеристик труб, давления, фильтров, шлангов и организации слива.
| Параметр / Компонент | Значение / Характеристика (из текста) | Дополнительные условия / Примечание |
|---|---|---|
| Диаметр труб водопровода | Не менее 15 мм (½ дюйма) | Материал: металлопластик, полипропилен или сшитый полиэтилен. Стальные трубы с коррозией недопустимы. |
| Рабочее давление в системе | От 1,5 до 6 бар | При превышении 6 бар обязателен редуктор давления. При значении ниже 1 бара — повысительный насос. |
| Электрика: розетка и УЗО | Стандарт P IEC 320, заземление, УЗО с током утечки 10–30 мА | Кабель питания не должен соприкасаться с металлическими частями корпуса. |
| Запорный кран на водопроводе | Шаровый с полным проходом, резьба ¾ дюйма (европейская) | Высота установки не более 60 см от пола. Винтовые вентили с резиновыми прокладками не рекомендуются. |
| Фильтр грубой очистки | Ячейка сетки не более 500 мкм | Устанавливается между краном и тройником. Для жесткой воды дополнительно — полифосфатный фильтр или обратный осмос. |
| Заливной шланг (штатный) | Рассчитан на давление до 10 бар | При длине более 3 метров — шланг с оплеткой из нержавеющей стали и армированием. Наращивание только через металлический переходник. |
| Одновременное подключение двух машин (стиральной и посудомоечной) | Тройник с двумя отводами, каждый со своим краном | Суммарный расход воды не должен превышать 12–15 литров в минуту. |
| Диаметр сливного шланга | 20–22 мм | Подключается к сифону под мойкой или канализационному трапу. |
| Высота петли сливного шланга (при отсутствии обратного клапана в сифоне) | 60–80 см от пола | Фиксируется хомутом или кронштейном для создания локального гидрозатвора. |
| Прямое подключение к канализации (без сифона) | Через герметичный переходник-манжету диаметром 50 мм с уплотнительным кольцом для 22-мм шланга | Обязателен хомут с червячным механизмом и воздушный зазор не менее 20 мм между срезом шланга и зеркалом воды. |
| Максимальная длина сливного тракта | Не более 4 метров | При высоте подъема насоса до 1,2 м: горизонтальный участок не более 3 м, высота изгиба не более 1 м. |
| Расстояние от ввода водопровода до выпуска канализации | Не менее 20 см | — |
| Уровень шума сливного трубопровода | Не более 45 дБ | — |
| Материал сливных труб | Только ПВХ или полипропилен с гладкой внутренней поверхностью | Запрещены гофрированные шланги для канализации. |
| Обратный клапан на водоснабжении (в многоквартирном доме) | Обязательно | Предотвращает стравливание воды в стояк при отключении. |
| Допустимый уклон пола в месте установки техники | Не более 2 градусов | Иначе возможно смещение прибора во время отжима. |
| Герметизация дверцы посудомоечной машины | Щель между корпусом и уплотнителем не более 0,5 мм | — |
Частые вопросы по теме (FAQ)
Как правильно подключить две машины (стиральную и посудомоечную) к одному водопроводному выходу?
Для подключения двух устройств используется тройник с двумя отводами. Каждый отвод обязательно оснащается собственным шаровым краном с полным проходом. Совместная работа возможна только при условии, что суммарный расход воды не превышает пропускной способности труб — обычно 12–15 литров в минуту. Между краном и тройником устанавливается фильтр грубой очистки с ячейкой сетки не более 500 мкм.
На какой высоте нужно монтировать запорный кран для стиральной машины?
Запорный кран должен располагаться на высоте не более 60 см от пола для удобства перекрытия. Обязательно используется шаровый кран с полным проходом (винтовые вентили не рекомендуются). Механизм обязан иметь европейскую резьбу ¾ дюйма для прямого соединения с накидной гайкой шланга. Между краном и тройником устанавливается фильтр грубой очистки с ячейкой сетки не более 500 мкм.
Как организовать слив в канализацию, чтобы не было запахов и обратного всасывания?
Подключение сливного шланга (диаметром 20–22 мм) рекомендуется выполнять через сифон с дополнительным патрубком и обратным клапаном. Если клапан отсутствует, сливной шланг поднимается на высоту 60–80 см от пола и фиксируется в петле — это создает локальный гидрозатвор. При прямом подключении в раструб канализации (через герметичный переходник-манжету 50 мм с уплотнительным кольцом) обязательно оставляется воздушный зазор не менее 20 мм между срезом шланга и зеркалом воды в трубе — это исключает сифонный эффект и засасывание воды обратно.
Какая максимальная длина сливного шланга и как она влияет на работу техники?
Общая длина сливного тракта не должна превышать 4 метров. Каждый дополнительный метр увеличивает нагрузку на сливной насос и снижает высоту подъема. Если технические характеристики насоса позволяют высоту подъема до 1,2 метра, фактическая длина горизонтального участка не должна превышать 3 метров при высоте изгиба не более 1 метра.
Что делать, если давление в водопроводе выше 6 бар?
Если давление в системе превышает 6 бар, обязательна установка редуктора давления. Пренебрежение редуктором при таких показателях разрушает манжеты и уплотнители, а также приводит к преждевременному выходу из строя клапанов и помп. Давление должно находиться в пределах от 1,5 до 6 бар — значение ниже 1 бара требует установки повысительного насоса.
