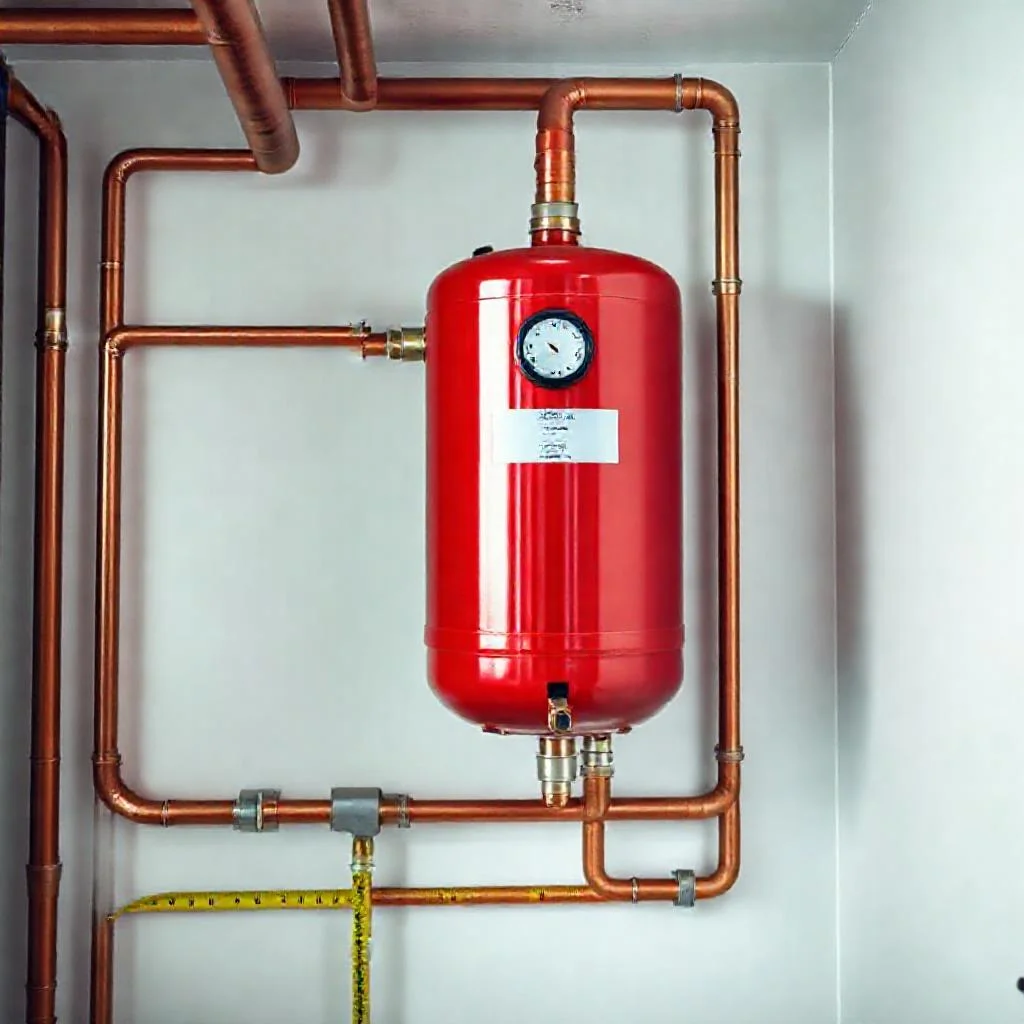

Расширительный бак для закрытой системы отопления: расчет объема и установка
Любая жидкость при нагреве увеличивается в объеме. Вода, используемая в качестве теплоносителя в системах отопления, расширяется примерно на 4% при нагреве от 10°C до 95°C. Если не предусмотреть место для избыточного объема, давление в замкнутом контуре критически возрастет. Это приведет к срабатыванию предохранительного клапана или, что хуже, к разрыву труб или радиатора.
Расширительный бак (экспанзомат) — это герметичная емкость, разделенная на две камеры эластичной мембраной. В одной камере находится азот под давлением, в другую поступает избыток теплоносителя при его расширении. При остывании жидкости газ выталкивает ее обратно в систему, поддерживая стабильное давление.
Зачем нужен точный расчет объема бака
Ошибка в подборе объема ведет к двум проблемам. Первая — бак малого объема не сможет принять весь избыток теплоносителя. Давление в системе превысит максимально допустимое, сработает предохранительный клапан, и вода начнет сбрасываться. После остывания давления не хватит для нормальной работы циркуляционного насоса, возникнут воздушные пробки и кавитация.
Вторая проблема — избыточный объем. Бак большого размера стоит дороже, занимает лишнее место. В закрытых системах крайне важно поддерживать расчетное рабочее давление. Слишком большой бак приводит к замедленной реакции на изменение температуры, что снижает стабильность работы автоматики котла.
Методика расчета объема расширительного бака
Расчет выполняется по формуле Vб = (Vс × E) / (1 — Pн / Pк), где Vб — расчетный объем бака, Vс — общий объем теплоносителя в системе, E — коэффициент температурного расширения теплоносителя, Pн — начальное (заправочное) давление в баке, Pк — конечное (максимальное) рабочее давление системы.
Определение объема теплоносителя Vс
Точнее всего сложить объемы всех элементов системы. Объем котла указан в его технической документации, для настенного газового котла это обычно 3-6 литров. Объем радиаторов зависит от типа, например, одна секция алюминиевого радиатора при стандартном межосевом расстоянии 500 мм вмещает около 0,45 литра, чугунного МС-140 — 1,45 литра. Объем труб рассчитывается по формуле V = π × R² × L, где R — внутренний радиус трубы, L — общая длина.
На практике для упрощения используют приближенный метод: 1 кВт мощности котла соответствует 10-15 литрам теплоносителя. Система с котлом мощностью 24 кВт содержит примерно 240-360 литров воды. Это значение достаточно для бытового расчета.
Коэффициент теплового расширения E
Для воды при максимальной рабочей температуре 85°C коэффициент составляет 0,034. При 95°C значение равно 0,042. Для систем с антифризом на основе этиленгликоля коэффициент зависит от концентрации, для 30% водного раствора при 85°C E равен 0,05, для 50% раствора — 0,07.
Давление Pн и Pк
Начальное давление в баке Pн должно быть на 0,2-0,3 бар ниже статического давления системы на уровне установки бака. Статическое давление рассчитывается как высота столба воды в метрах, деленная на 10. Например, для системы высотой 8 метров статическое давление равно 0,8 бар. Значит, Pн устанавливается в диапазоне 0,5-0,6 бар.
Конечное давление Pк обычно равно пределу срабатывания предохранительного клапана минус 0,2-0,3 бар. Если клапан настроен на 3 бара, то Pк принимают равным 2,7-2,8 бар. Это гарантирует, что бак сработает раньше аварийного сброса.
Практический пример расчета
Система отопления частного дома имеет объем теплоносителя Vс = 200 литров, используется вода с максимальной температурой 85°C, коэффициент E = 0,034. Высота системы от нижней точки до верхней точки составляет 8 метров, статическое давление — 0,8 бар. Предохранительный клапан настроен на 3 бара.
Начальное давление в баке Pн = 0,8 + 0,2 = 1,0 бар. Конечное давление Pк = 3,0 — 0,2 = 2,8 бар. Подставляем значения в формулу: Vб = (200 × 0,034) / (1 — 1,0 / 2,8). Вычисляем: (6,8) / (1 — 0,357) = 6,8 / 0,643 = 10,57 литра.
Поскольку в производственной линейке нет баков на 10,57 литра, выбирается ближайший больший типоразмер — 12 литров. Использовать бак меньшего объема (8 литров) в данном случае недопустимо, он не справится с расширением.
Типы расширительных баков и их конструктивные особенности
Существует два принципиальных типа конструкций. Первый — бак со сменной мембраной (фланцевый). Мембрана выполнена в виде баллона из EPDM-резины, крепится к корпусу через фланец. Преимущество — возможность замены мембраны при повреждении без покупки нового бака. Такие баки обычно имеют объем от 25 литров и выше.
Второй тип — бак с несъемной мембраной (диафрагмой). Мембрана плотно зажата между двумя половинами корпуса. Замена невозможна, бак меняется целиком. Это дешевые модели для небольших систем объемом 8-18 литров.
Материал корпуса — углеродистая сталь с порошковым покрытием. Для систем отопления категорически запрещается использовать баки для холодного водоснабжения. Мембрана в них изготовлена из технической резины, не рассчитанной на температуру выше 60°C. При нагреве она разрушается, вода заливает воздушную камеру, бак полностью выходит из строя.
Правила установки расширительного бака
Место монтажа выбирается с учетом нескольких жестких требований. Бак должен быть установлен на обратном трубопроводе (труба, идущая от радиаторов к котлу). На обратке температура теплоносителя ниже на 15-25°C, что продлевает срок службы мембраны. Разница между подачей и обраткой может составлять до 30°C, что критично для ресурса резины.
Важно выдерживать положение корпуса строго вертикально воздушным ниппелем вверх. Это необходимо для корректного удаления воздуха из водяной камеры в процессе эксплуатации. Если установить бак горизонтально, газовый пузырь заперется внутри бака и исказит рабочий объем.
Подключение бака к системе
Между баком и трубопроводом монтируется шаровый кран с американкой. Кран позволяет отключать бак для обслуживания или замены без слива теплоносителя из всей системы. Перед краном устанавливается тройник, соединенный с трубой обратки. Никаких дополнительных запорных устройств между тройником и котлом устанавливать нельзя.
Подключение бака выполняется обязательно на байпасе — участке трубы, позволяющем перекрыть подачу воды к баку, не нарушая циркуляцию в основном контуре. После монтажа система заполняется водой, стравливается воздух через автоматические или ручные воздухоотводчики.
После заполнения системы фиксируется давление по манометру. Затем производится настройка начального давления бака. Для этого бак временно отсекается краном, из водяной камеры спускается давление через ниппель. Воздушный насос подкачивает азот или воздух до расчетного значения Pн. Если давление в системе при закрытом кране равно, например, 1,2 бар, то в баке устанавливают 1,2 — 0,2 = 1,0 бар.
Типичные ошибки монтажа
Самая распространенная ошибка — установка бака на подающем трубопроводе. Температура здесь максимальна, мембрана изнашивается за 1-2 отопительных сезона. Вторая ошибка — монтаж бака на значительном расстоянии от котла. Это увеличивает гидравлическое сопротивление и замедляет компенсацию расширения.
Не менее частый дефект — установка циркуляционного насоса с неправильной стороны. Бак должен располагаться до насоса по ходу движения теплоносителя. Если насос установлен перед баком, его разряжение сильно искажает работу мембраны, возможен подсос воздуха из воздушной камеры.
Запрещается размещать расширительный бак сразу после предохранительного клапана. При сбросе клапана давление резко падает, бак мгновенно отдает запас воды, что создает гидроудар по всей системе.
Обслуживание расширительного бака
Проверка давления в воздушной камере выполняется не реже одного раза в год перед началом отопительного сезона. Процедура проводится при отключенном котле и отсутствии давления в системе. Бак отсекается краном, через дренажный штуцер спускается вся вода из водяной камеры. Затем проверяется давление по манометру на ниппеле.
Если давление ниже нормы на 0,2-0,3 бара, производится подкачка до расчетного значения. Если давление резко упало, а из ниппеля течет вода — мембрана прорвана. Для фланцевого бака мембрана заменяется. Для диафрагменного бака требуется полная замена устройства.
В процессе эксплуатации рекомендуется вести журнал замеров давления. Устойчивое снижение давления в газовой камере на 0,1-0,2 бара в месяц без внешних утечек указывает на микротрещину мембраны. Такой бак подлежит ремонту или замене, иначе в критический момент он не сможет принять расширяющуюся воду.
Срок службы качественного расширительного бака со сменной мембраной при правильном монтаже составляет 10-15 лет. Бак с несъемной диафрагмой служит 5-7 лет. Регулярная подкачка давления и своевременная замена мембраны продлевают общий срок эксплуатации на 50-70%.
Сводная таблица данных
В таблице ниже представлены сводные характеристики, параметры расчета объема и правила установки расширительного бака для закрытой системы отопления, строго соответствующие данным из статьи. Приведены ключевые коэффициенты расширения, значения давлений, пример расчета и сравнительные особенности типов баков.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Расширение воды при нагреве от 10°C до 95°C | Примерно 4% |
| Коэффициент теплового расширения (E) для воды при 85°C | 0,034 |
| Коэффициент теплового расширения (E) для воды при 95°C | 0,042 |
| Коэффициент теплового расширения (E) для 30% раствора этиленгликоля при 85°C | 0,05 |
| Коэффициент теплового расширения (E) для 50% раствора этиленгликоля при 85°C | 0,07 |
| Объем теплоносителя (Vс): приближенный метод | 1 кВт мощности котла = 10-15 литров |
| Объем теплоносителя: пример для котла 24 кВт | 240-360 литров |
| Объем одной секции: алюминиевый радиатор (500 мм) | Около 0,45 литра |
| Объем одной секции: чугунный радиатор МС-140 | 1,45 литра |
| Объем настенного газового котла (из документации) | Обычно 3-6 литров |
| Начальное давление в баке (Pн) | На 0,2-0,3 бар ниже статического давления системы на уровне установки бака |
| Конечное (максимальное) рабочее давление системы (Pк) | Предел срабатывания предохранительного клапана минус 0,2-0,3 бар |
| Формула расчета объема бака (Vб) | Vб = (Vс × E) / (1 — Pн / Pк) |
| Практический пример: Vс | 200 литров |
| Практический пример: E (вода, 85°C) | 0,034 |
| Практический пример: Высота системы | 8 метров |
| Практический пример: Статическое давление (8 м / 10) | 0,8 бар |
| Практический пример: Pн (0,8 + 0,2) | 1,0 бар |
| Практический пример: Настройка предохранительного клапана | 3 бара |
| Практический пример: Pк (3,0 — 0,2) | 2,8 бар |
| Практический пример: Расчет Vб | (200 × 0,034) / (1 — 1,0/2,8) = 6,8 / 0,643 = 10,57 литра |
| Практический пример: Выбранный типоразмер бака | 12 литров (ближайший больший) |
| Тип 1: Бак со сменной мембраной (фланцевый) | Мембрана-баллон из EPDM-резины, возможна замена. Объем от 25 литров. |
| Тип 2: Бак с несъемной мембраной (диафрагмой) | Замена невозможна, меняется целиком. Объем 8-18 литров. |
| Материал корпуса | Углеродистая сталь с порошковым покрытием |
| Место установки (трубопровод) | На обратном трубопроводе (от радиаторов к котлу) |
| Ориентация корпуса | Строго вертикально, воздушным ниппелем вверх |
| Подключение к системе | Через шаровый кран с американкой. На байпасе. |
| Расположение относительно циркуляционного насоса | До насоса по ходу движения теплоносителя |
| Срок службы: бак со сменной мембраной | 10-15 лет |
| Срок службы: бак с несъемной диафрагмой | 5-7 лет |
| Периодичность проверки давления в воздушной камере | Не реже одного раза в год (перед отопительным сезоном) |
Частые вопросы по теме (FAQ)
Как точно рассчитать объём расширительного бака для закрытой системы отопления?
Расчет выполняется по формуле Vб = (Vс × E) / (1 — Pн / Pк). Где Vб — расчетный объем бака, Vс — общий объем теплоносителя, E — коэффициент температурного расширения (для воды при 85°C равен 0,034, при 95°C — 0,042). Pн — начальное давление в баке (должно быть на 0,2-0,3 бар выше статического давления системы), Pк — конечное рабочее давление (обычно равно пределу срабатывания предохранительного клапана минус 0,2-0,3 бар). На практике, если полученное значение не совпадает с типоразмерами баков, выбирается ближайший больший объем (например, при расчете 10,57 литра выбирается бак на 12 литров).
Почему нельзя использовать расширительный бак из системы холодного водоснабжения для отопления?
Мембрана в баках для холодного водоснабжения изготовлена из технической резины, не рассчитанной на температуру выше 60°C. При нагреве теплоносителя (до 85–95°C) она разрушается, вода заливает воздушную камеру, и бак полностью выходит из строя. Для отопления следует использовать баки со сменной мембраной из EPDM-резины или с несъемной диафрагмой, рассчитанные на высокие температуры.
Где и как правильно устанавливать расширительный бак?
Бак монтируется строго на обратном трубопроводе (труба, идущая от радиаторов к котлу), где температура ниже на 15-25°C, что продлевает срок службы мембраны. Корпус устанавливается вертикально воздушным ниппелем вверх для корректного удаления воздуха. Между баком и трубопроводом монтируется шаровый кран с американкой для возможности обслуживания без слива всей системы. Бак должен располагаться до циркуляционного насоса по ходу движения теплоносителя. Категорически запрещается устанавливать его на подающем трубопроводе или сразу после предохранительного клапана.
Как часто нужно обслуживать расширительный бак и в чем заключается проверка?
Проверка давления в воздушной камере выполняется не реже одного раза в год перед началом отопительного сезона. При отключенном котле и отсутствии давления в системе бак отсекается краном, из водяной камеры спускается вода, затем манометром проверяется давление на ниппеле. Если давление ниже нормы на 0,2-0,3 бара, производится подкачка. Если из ниппеля течет вода или давление стабильно падает на 0,1-0,2 бара в месяц — это указывает на повреждение мембраны. В этом случае для фланцевого бака заменяется мембрана, для диафрагменного — бак целиком.
Какие последствия неправильного подбора объема расширительного бака?
Ошибка ведет к двум проблемам. Первая — бак малого объема не сможет принять весь избыток теплоносителя, давление превысит максимально допустимое, сработает предохранительный клапан, и после остывания давление не обеспечит нормальную работу циркуляционного насоса, возникнут воздушные пробки. Вторая — избыточный объем приводит к замедленной реакции на изменение температуры, снижая стабильность работы автоматики котла, а также такой бак дороже и занимает лишнее место.
