Терморегулятор для радиатора отопления: как установить и настроить
Управление температурой в каждом помещении — это основа современного комфорта и энергоэффективности. Терморегулятор для радиатора отопления (термостатический вентиль или электронный термостат) позволяет отказаться от ручного открытия и закрытия кранов, автоматически поддерживая заданную температуру воздуха. Это снижает расходы на отопление до 20-30% без потери теплового комфорта. Ниже приведено исчерпывающее руководство по выбору, физическому монтажу и тонкой настройке этого устройства.
Устройство и принцип работы терморегулятора
Конструктивно терморегулятор состоит из двух частей: клапана (исполнительного механизма) и термостатической головки (управляющего элемента). Клапан врезается в трубу, подводящую теплоноситель к радиатору. Головка надевается на клапан или накручивается на него резьбовым соединением.
Внутри сильфонной головки находится герметичная капсула, заполненная жидкостью, газом или специальным воскообразным наполнителем с высоким коэффициентом теплового расширения. При повышении температуры воздуха в комнате наполнитель расширяется, давит на шток клапана и перекрывает проток теплоносителя. При остывании наполнитель сжимается, шток поднимается, и подача воды или антифриза возобновляется. В электронных моделях вместо сильфона используется сервопривод, управляемый термодатчиком и процессором.
Критерии выбора: механический или электронный
Перед установкой необходимо определиться с типом устройства, так как это влияет на сложность монтажа и возможности настройки.
- Механические (сильфонные) термоголовки. Автономны, не требуют батареек, работают исключительно за счет физики расширения среды. Лучший выбор для помещений с устойчивой вентиляцией и отсутствием прямых солнечных лучей на корпус. Недостаток — инерционность и меньшая точность (погрешность около 1-1,5°C).
- Электронные с выносным датчиком. Содержат программируемый контроллер, который измеряет температуру точным терморезистором. Позволяют задавать суточные и недельные графики (например, 18°C ночью и 22°C днём). Требуют электропитания от батареек или сети. Рекомендуются для спален и детских комнат.
- Терморегуляторы с выносным датчиком и капиллярной трубкой. Используются, когда термоголовку нельзя устанавливать горизонтально или она находится в зоне сквозняка. Датчик выносится на стену на высоте 1,2-1,5 метра, что повышает точность измерения температуры воздуха в комнате, а не рядом с горячим радиатором.
Подготовка к установке: демонтаж старого крана и выбор положения
Монтаж терморегулятора производится на подающей трубе — той, что горячее. Если трубы идут снизу, устройство ставится на входе в радиатор, независимо от стороны подключения (левое или правое). Обязательное условие: перед термоголовкой не должно быть перемычек (байпасов), которые могут быть перекрыты. В однотрубной системе байпас обязателен, но вентиль ставится только на радиатор, а не на байпас.
Этапы подготовки:
- Полное перекрытие стояка или отсекающих кранов на радиаторе.
- Сброс давления в системе (если это двухтрубная система с верхней разводкой, достаточно закрыть краны).
- Слив воды из радиатора через кран Маевского или нижнюю заглушку.
Демонтируется старый ручной кран (шаровый или вентильный). Важно: на терморегулятор нельзя устанавливать шаровый кран, который не предназначен для плавной регулировки. Терморегулятор — это дросселирующее устройство, а шаровый запорный кран работает только в двух положениях «открыт/закрыт». Использование шарового крана в полуоткрытом состоянии приведет к его быстрому износу и заклиниванию.
Технология монтажа терморегулятора
Установка клапана и термоголовки производится в строгой последовательности. Нарушение порядка может привести к протечкам и некорректной работе автоматики.
Монтаж клапана (вентильной части)
Клапан имеет резьбу. Стандартные размеры подключения к радиатору: 1/2 дюйма (15 мм) или 3/4 дюйма (20 мм). Для соединения с металлической трубой потребуется американка (накидная гайка). Для металлопластика или полипропилена — пресс-фитинг или цанга.
- На резьбу радиатора наматывается уплотнитель (лента ФУМ в 5-6 слоев или льняная прядь со смазкой).
- Клапан накручивается вручную до упора, затем дотягивается рожковым ключом с усилием, указанным в паспорте (обычно не более 30-40 Нм). Чрезмерное усилие может деформировать корпус.
- Соединение проверяется на герметичность: система заполняется водой, визуально контролируется отсутствие капель.
Монтаж термоголовки на клапан
Большинство современных сильфонных головок имеют систему быстрого защелкивания (система «клик») или резьбовое соединение M30x1.5. Перед фиксацией необходимо снять защитный колпачок с клапана. Головка надевается до характерного щелчка, после чего настраивается начальное положение. Если используется резьба, головка накручивается до упора, без применения грубой силы.
Критическое правило: термоголовка должна располагаться строго горизонтально, перпендикулярно плоскости радиатора. Вертикальное положение приводит к тому, что восходящий поток горячего воздуха от радиатора постоянно нагревает сильфон, и головка будет закрывать клапан раньше, чем воздух в комнате прогреется. Ошибка в 10-15 см по высоте может вызвать погрешность в 2-3°C.

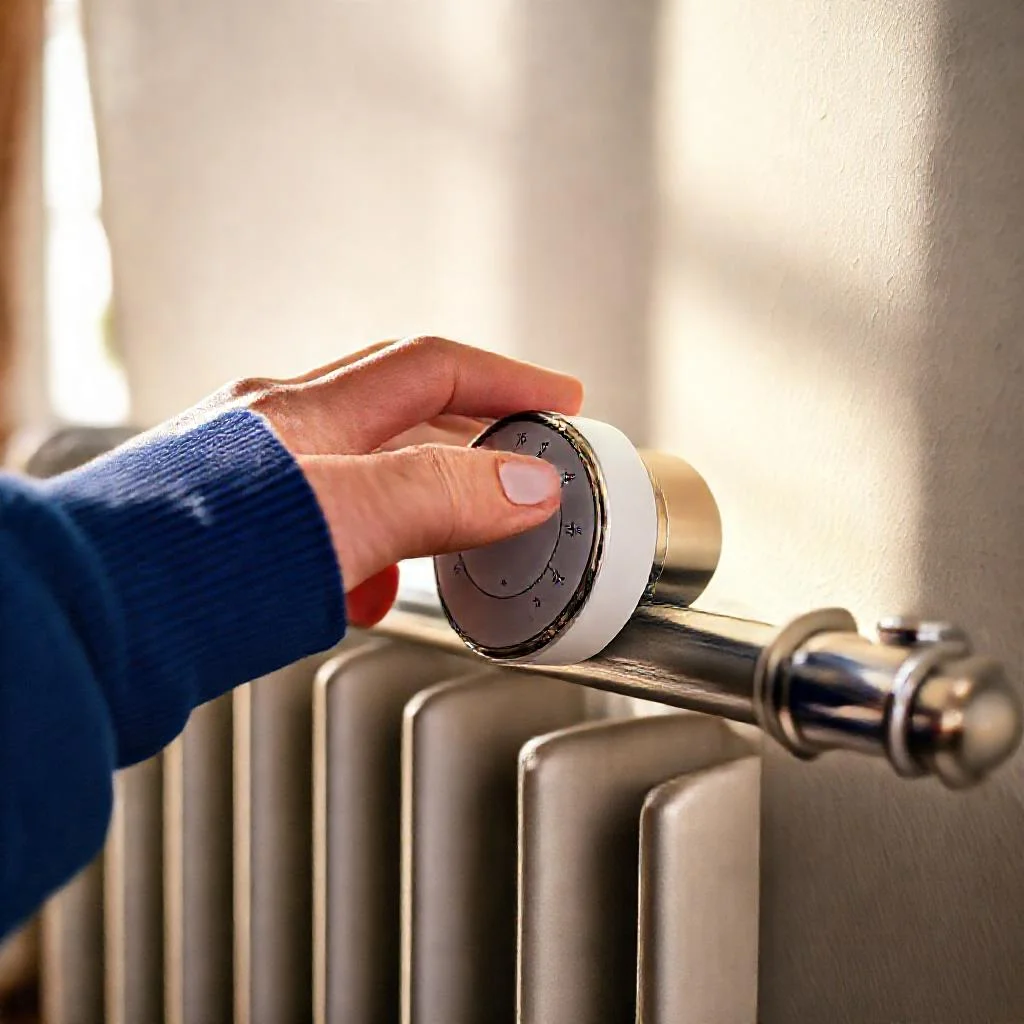

Настройка механического терморегулятора
На корпусе сильфонной головки нанесена шкала с цифрами от 0 до 5 или символами (солнце, снежинка). Эти цифры соответствуют примерной температуре поддержания. Точные значения указаны в инструкции, но стандартная разметка выглядит так:
- 0 или * — полное закрытие (защита от замерзания). Клапан перекрыт, минимальный проток (до 10% открытия) для предотвращения замерзания при минусовых температурах.
- 1 — около 12-14°C (режим экономии, длительное отсутствие людей).
- 2 — около 16-17°C (спальня).
- 3 — около 20°C (стандартный комфорт).
- 4 — около 24°C (повышенное тепло).
- 5 — около 28°C (максимальное открытие, если система позволяет).
Пошаговая настройка:
Установите ручку на отметку 3. Подождите 1-2 часа для стабилизации теплового баланса. Если в комнате слишком жарко, поверните ручку на деление 2. Если холодно — на 4. Точная настройка занимает от 4 до 12 часов, так как система обладает тепловой инерцией. Не вращайте головку резко на максимум и минимум: клапан должен работать в зоне дросселирования, а не кратковременного полного открытия.
Настройка электронного программируемого термостата
Электронные модели требуют первичной калибровки. В большинстве устройств есть режим «Начальная установка». Вводятся:
- Текущее время и день недели.
- Температура комфорта (например, 22°C).
- Температура экономии (например, 18°C).
- Расписание переключений по часам (например, 6:00 — комфорт, 8:00 — экономия, 17:00 — комфорт, 22:00 — экономия).
Электронная головка автоматически управляет сервоприводом, который плавно открывает и закрывает клапан. Особенность: такие модели могут иметь автоподстройку (запоминают, сколько времени нужно радиатору для прогрева помещения). Для активации этого режима нажимают кнопку «Boost» или «Calibration» — термостат открывает клапан на 100% на 15 минут, затем закрывает и запоминает скорость нагрева.
Типичные ошибки при установке и их последствия
Даже корректно выбранное устройство может работать некорректно из-за неправильного монтажа. Следующие ошибки встречаются чаще всего:
- Установка головки на обратку. Температура обратной трубы ниже, чем подающей, но это не влияет на работу сильфона, так как измеряется воздух вокруг головки. Однако, если головка стоит на обратке, а подача не регулируется, КПД системы падает. Лучше ставить на подачу.
- Закрытие термоголовки шторой, мебелью или плотным кожухом. Сильфон обязан обдуваться комнатным воздухом. Если он находится в «кармане» за шкафом, показания будут завышены, и батарея останется холодной.
- Монтаж в нише. В нише тепловой поток нарушен, скапливается нагретый воздух. Терморегулятор в нише будет систематически перекрывать радиатор, не давая прогревать комнату. Проблема решается выносным датчиком.
- Наличие сквозняка. Сквозняк от окна или двери вызывает ложное срабатывание на охлаждение. Термоголовка будет держать клапан открытым, тратя лишнее тепло.
- Использование на чугунных радиаторах. Чугун обладает огромной тепловой инерцией. Он долго нагревается и долго остывает. Терморегулятор на чугуне будет работать с гистерезисом (перепадом температуры) в 3-5°C, что некомфортно. Для чугуна рекомендуется ставить только электронные модели с выносным датчиком, настроенные на работу с большими временными задержками.
Адаптация к типу системы отопления
Конструкция клапана должна соответствовать типу теплосети. Для однотрубной системы (вертикальные стояки в старых домах) необходим клапан с пониженным гидравлическим сопротивлением — он обозначается литерой «H» (High flow) или имеет маркировку «Low pressure». Для двухтрубных систем (современные постройки) подходят стандартные клапаны с высоким сопротивлением (буква «N» или «Angled»).
Установка двухтрубного клапана в однотрубную систему приведет к тому, что при закрытии терморегулятора на одном радиаторе начнут кавитировать (издавать гул) соседние приборы из-за перепада давления. Напротив, однотрубный клапан в двухтрубной сети не сможет обеспечить достаточного сопротивления, и теплоноситель будет проходить через батарею слишком быстро, не успевая отдать тепло, а температура будет регулироваться плохо.
Сезонное обслуживание и проверка
Терморегулятор — это точный прибор, который нуждается в обслуживании раз в год. Перед началом отопительного сезона рекомендуется:
- Снять термоголовку и протереть шток клапана сухой тряпкой.
- Смазать шток силиконовой смазкой (если предусмотрено инструкцией).
- Проверить ход штока: при нажатии он должен пружинить и возвращаться обратно.
- Проверить батарейки в электронной модели (заменить раз в год).
Если клапан «закис» (шток не движется) — это симптом отложения солей жесткости. В таком случае клапан заменяется, так как ремонт в бытовых условиях нерентабелен. Регулярная проверка предотвратит ситуацию, когда посреди зимы батарея остается холодной, а термоголовка исправно «вращается», но не может физически открыть проток.
Заключение
Установка и настройка терморегулятора — это процесс, требующий соблюдения правил монтажа и понимания физики теплообмена. Горизонтальное положение головки, правильный выбор клапана под тип системы и исключение влияния внешних тепловых потоков — три столпа корректной работы. Механические модели подходят для большинства бюджетных решений, а программируемые электронные термостаты обеспечивают прецизионный комфорт и максимальную экономию. При соблюдении всех инструкций терморегулятор окупается за один-два отопительных сезона за счет снижения расхода тепловой энергии.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики и параметры настройки терморегуляторов для радиаторов отопления, упомянутые в статье. Данные структурированы для быстрого сравнения механических (сильфонных) и электронных моделей, а также включают маркировку шкалы и типовые ошибки монтажа.
| Параметр / Характеристика | Механический (сильфонный) терморегулятор | Электронный (программируемый) термостат | Примечание / Данные из статьи |
|---|---|---|---|
| Энергозависимость | Автономен, не требует батареек | Требует электропитания от батареек или сети | Источник: раздел «Критерии выбора» |
| Точность поддержания температуры | Погрешность около 1-1,5°C | Высокая (прецизионная) | Источник: раздел «Критерии выбора» |
| Дополнительные функции | Нет (только физика расширения среды) | Суточные и недельные графики, автоподстройка (режимы «Boost» или «Calibration») | Источник: раздел «Настройка электронного программируемого термостата» |
| Экономия на отоплении | До 20-30% без потери теплового комфорта | Источник: введение статьи | |
| Положение термоголовки при монтаже | Строго горизонтально, перпендикулярно плоскости радиатора | Источник: раздел «Монтаж термоголовки на клапан». Ошибка в 10-15 см по высоте вызывает погрешность в 2-3°C. | |
| Маркировка на шкале (0-5) | Стандартная разметка для механических головок: | ||
| 0 или * (полное закрытие) | Защита от замерзания (минимальный проток до 10% открытия) | Источник: раздел «Настройка механического терморегулятора» | |
| 1 (режим экономии) | Около 12-14°C | Источник: раздел «Настройка механического терморегулятора» | |
| 2 (спальня) | Около 16-17°C | Источник: раздел «Настройка механического терморегулятора» | |
| 3 (стандартный комфорт) | Около 20°C | Источник: раздел «Настройка механического терморегулятора» | |
| 4 (повышенное тепло) | Около 24°C | Источник: раздел «Настройка механического терморегулятора» | |
| 5 (максимальное открытие) | Около 28°C | Источник: раздел «Настройка механического терморегулятора» | |
| Тип системы отопления (маркировка клапана) | Классификация клапанов из раздела «Адаптация к типу системы отопления»: | ||
| Для однотрубной системы | Клапан с пониженным гидравлическим сопротивлением, обозначается литерой «H» (High flow) или «Low pressure» | Источник: раздел «Адаптация к типу системы отопления» | |
| Для двухтрубной системы | Стандартные клапаны с высоким сопротивлением (буква «N» или «Angled») | Источник: раздел «Адаптация к типу системы отопления» | |
| Типичные ошибки монтажа и их последствия | Перечень из раздела «Типичные ошибки при установке и их последствия»: | ||
| Установка в нише | Систематическое перекрывание радиатора, недогрев комнаты | Проблема решается выносным датчиком. | |
| Закрытие шторой, мебелью или кожухом | Показания завышены, батарея остается холодной | Сильфон должен обдуваться комнатным воздухом. | |
| Использование на чугунных радиаторах | Работает с гистерезисом (перепадом температуры) в 3-5°C, что некомфортно | Рекомендуется с выносным датчиком и настройкой на большие временные задержки | Источник: раздел «Типичные ошибки» |
| Время точной настройки (для механических) | От 4 до 12 часов из-за тепловой инерции системы | Источник: раздел «Пошаговая настройка» | |
Частые вопросы по теме (FAQ)
Почему термоголовка должна устанавливаться строго горизонтально?
Горизонтальное положение (перпендикулярно плоскости радиатора) необходимо, чтобы восходящий поток горячего воздуха от батареи не нагревал корпус сильфона. При вертикальной установке сильфон нагревается быстрее, из-за чего терморегулятор перекрывает клапан раньше, чем воздух в комнате прогреется до заданной температуры. Ошибка в 10-15 см по высоте может вызвать погрешность в 2-3°C.
Какие цифры на шкале механической термоголовки и какой температуре они соответствуют?
Стандартная разметка механических моделей выглядит следующим образом: 0 или * — полное закрытие (защита от замерзания, до 10% открытия); 1 — около 12-14°C (режим экономии); 2 — около 16-17°C (спальня); 3 — около 20°C (стандартный комфорт); 4 — около 24°C (повышенное тепло); 5 — около 28°C (максимальное открытие). Точные значения необходимо уточнять в инструкции к устройству.
Можно ли установить терморегулятор на чугунный радиатор?
Чугун обладает огромной тепловой инерцией (долго нагревается и остывает), поэтому обычный механический терморегулятор будет работать с гистерезисом в 3-5°C, что некомфортно. Для чугунных радиаторов рекомендуется использовать только электронные модели с выносным датчиком, настроенные на работу с большими временными задержками.
Что произойдет, если установить термоголовку в нише или за шторами?
Это критическая ошибка. Сильфон терморегулятора должен обдуваться комнатным воздухом. Если он находится в «кармане» за шкафом, плотным кожухом или в нише, показания температуры будут завышены из-за скопления нагретого воздуха. В результате терморегулятор будет систематически перекрывать радиатор, не давая помещению прогреться. Проблема решается только установкой выносного датчика.
Какой клапан нужен для однотрубной системы отопления?
Для однотрубной системы (вертикальные стояки в старых домах) необходим клапан с пониженным гидравлическим сопротивлением. Он обозначается литерой «H» (High flow) или имеет маркировку «Low pressure». Установка стандартного двухтрубного клапана в однотрубную систему приведет к тому, что при закрытии терморегулятора на одном радиаторе начнут кавитировать (издавать гул) соседние приборы из-за перепада давления.
