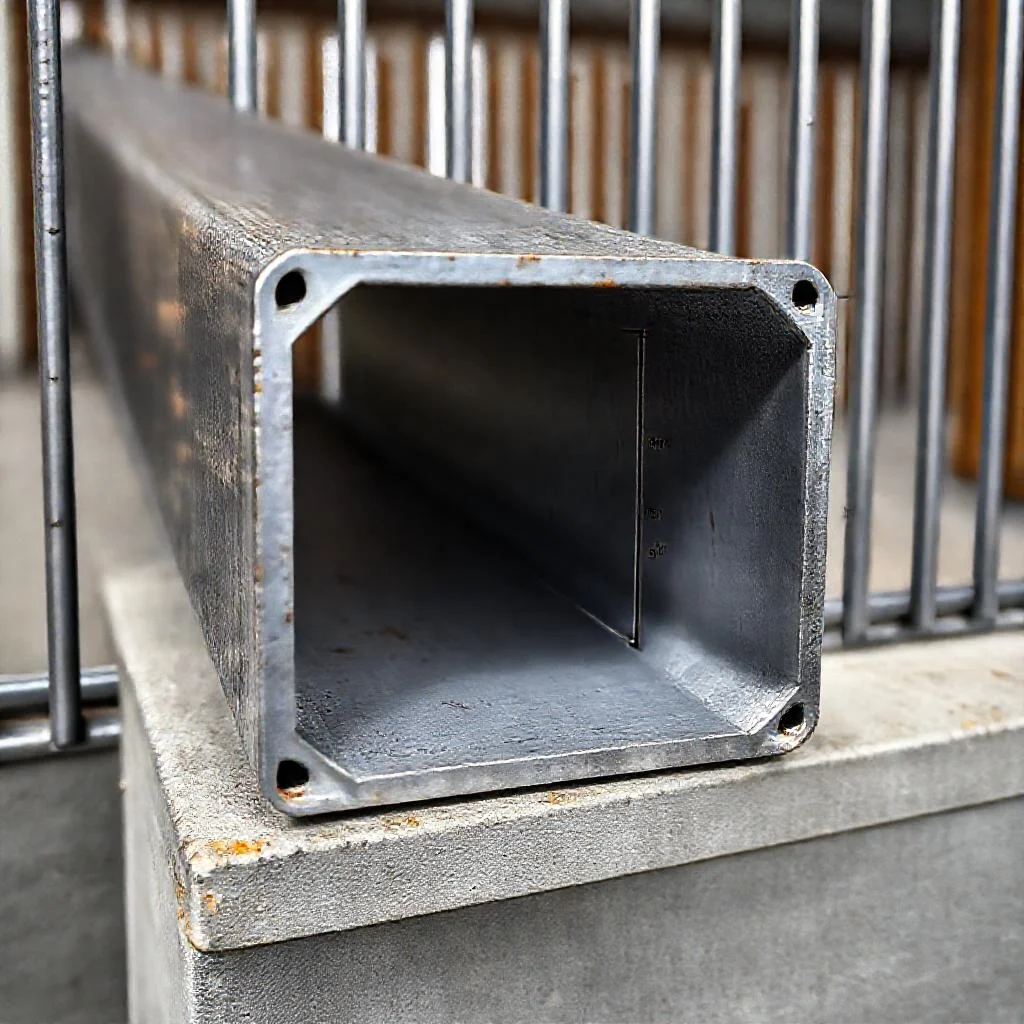

Выбор профильной трубы для каркаса забора: оптимальные размеры и толщина стенки
Металлический каркас является основой долговечности любого забора из профнастила, сетки или поликарбоната. Ошибка в выборе профильной трубы приводит к деформации конструкции под ветровой нагрузкой или к разрушению в местах сварки. Правильный расчет параметров трубы напрямую влияет на срок службы ограждения без ремонта.
Основные геометрические параметры профильной трубы для забора: сечение (ширина и высота), толщина стенки и длина пролета между опорами. Все эти величины взаимосвязаны. Увеличение толщины стенки не всегда компенсирует недостаток жесткости из-за малого сечения. Понимание этой зависимости позволяет избежать перерасхода металла.
Классификация труб по назначению в конструкции забора
Каркас забора состоит из двух типов элементов: вертикальные опоры (столбы) и горизонтальные прогоны (лаги). Каждый элемент испытывает разные типы нагрузок, что требует различных подходов к выбору профиля.
Опоры принимают на себя всю вертикальную нагрузку от веса полотна и изгибающую нагрузку от ветра. Прогоны работают исключительно на изгиб в горизонтальной плоскости, передавая усилие от парусности забора на столбы.
Нельзя использовать трубы одинакового сечения для столбов и лаг. Это экономически неоправданно и технически неверно. Столбы всегда должны быть мощнее лаг по ширине профиля и толщине металла.
Оптимальные размеры профильной трубы для столбов
Для стандартного забора высотой до 2 метров наиболее распространенным решением является профильная труба сечением 60×60 мм. Этот размер обеспечивает достаточный запас прочности при шаге столбов от 2,5 до 3 метров. Толщина стенки для 60-й трубы должна составлять 2 мм для ровных участков и 3 мм для ветреных регионов.
Для заборов высотой от 2 до 3 метров требования ужесточаются. Оптимальный выбор — труба 80×80 мм. Увеличение ширины профиля на 20 мм значительно повышает момент сопротивления изгибу. При высоте более 3 метров (промышленные ограждения или шумозащитные экраны) следует применять трубу 100×100 мм.
Важный нюанс: трубы квадратного сечения 60×60 и 80×80 имеют лучшие показатели жесткости при кручении по сравнению с прямоугольными профилями аналогичной площади сечения. Квадратный профиль менее склонен к скручиванию при натяжении сетки-рабицы.
Для ворот и калиток сечение опорных столбов увеличивается на один типоразмер относительно основного каркаса. Если забор стоит на трубе 60×60, то столбы ворот делают из 80×80. Это связано с динамической нагрузкой при открывании створок.
Расчет толщины стенки столбов: мифы и реальность
Распространенное заблуждение: чем толще стенка трубы, тем надежнее столб. На практике толщина стенки влияет в первую очередь на коррозионную стойкость и прочность сварного шва. Несущая способность столба зависит от момента инерции сечения, который определяется внешними габаритами профиля.
Труба 60×60 с толщиной стенки 1,5 мм имеет лишь на 15% меньший момент сопротивления, чем труба 60×60 со стенкой 2 мм. Однако разница в цене между этими типоразмерами может достигать 30%. При этом труба 80×80 со стенкой 1,5 мм значительно превосходит по жесткости обе 60-е трубы.
Оптимальная толщина стенки для металлических столбов забора — 2 мм. Этого достаточно для надежного сваривания, и такой профиль противостоит коррозии в течение 15–20 лет при условии грунтовки и окраски.
Использование трубы со стенкой 1,5 мм допустимо только для временных ограждений или в регионах с минимальной ветровой нагрузкой. Труба со стенкой 3 мм и более оправдана исключительно для конструкций с повышенными требованиями к защите от тарана или для тяжелых ворот.
Выбор профиля для горизонтальных лаг (прогонов)
Горизонтальные лаги воспринимают нагрузку от парусности забора. Чем больше площадь полотна, тем выше ветровая нагрузка. Стандартный и проверенный вариант — прямоугольная труба 40×20 мм. Этот профиль укладывается узкой стороной (20 мм) вертикально, обеспечивая максимальную жесткость на изгиб в горизонтальной плоскости.
Для заборов высотой до 1,5 метров достаточно двух рядов лаг. Для высоты от 1,5 до 2 метров обязательны три ряда лаг. Если высота превышает 2,5 метра, количество лаг увеличивается до четырех, а сечение профиля возрастает до 40×25 или 50×25 мм.
Толщина стенки прогонов может быть меньше, чем у столбов. Оптимальное значение — 1,5 мм. Увеличение до 2 мм почти не дает прироста жесткости, но повышает вес и стоимость конструкции. Лаги не контактируют с грунтом, что снижает требования к коррозионной защите.
Прогон из трубы 40x20x1,5 при шаге столбов 2,5 метра и креплении в три ряда выдерживает ветровую нагрузку до 30 метров в секунду без остаточных деформаций.
Влияние длины пролета на выбор профиля
Расстояние между столбами — ключевой фактор, определяющий необходимые размеры профильной трубы. Оптимальный пролет для забора из профнастила составляет 2,5 метра. Увеличение пролета до 3 метров требует усиления либо самого профиля, либо уменьшения шага лаг.
При пролете 2,5 метра и использовании трубы 60×60 для столбов лаги из 40×20 работают в штатном режиме. При пролете 3 метра и тех же столбах прогиб лаг под ветровой нагрузкой возрастает на 60%. В таком случае необходимо либо уменьшить шаг лаг (ставить три ряда вместо двух), либо увеличить сечение лаг до 60×30 мм.
Пролет более 4 метров не рекомендуется для типовых решений. Для таких расстояний требуется индивидуальный расчет с учетом снегового района и розы ветров конкретной местности.
Коррозионная стойкость и толщина стенки
Толщина стенки трубы напрямую связана с долговечностью. Коррозия металла протекает с обеих сторон профиля. Внутренняя полость трубы, не защищенная грунтовкой, корродирует медленнее из-за ограниченного доступа кислорода, но этот процесс не останавливается.
Труба со стенкой 1,5 мм при отсутствии внутренней антикоррозионной обработки теряет до 0,1 мм металла в год в условиях умеренного климата. Таким образом, через 7-8 лет стенка становится критически тонкой. Труба со стенкой 2 мм сохраняет работоспособность на протяжении 12-15 лет.
Качественная оцинкованная профильная труба не требует внутренней окраски. Оцинковка горячим способом защищает металл в течение 20-25 лет. Однако сварные швы разрушают цинковое покрытие, и эти места требуют обязательной обработки цинксодержащей краской.
Сравнительный анализ популярных размеров
Профильная труба 40x40x2 — ошибочный выбор для столбов. Момент сопротивления такого профиля на 40% ниже, чем у 60x60x2. Экономия металла оборачивается деформацией забора уже через 2-3 года эксплуатации.
Профильная труба 60x30x2 — компромиссный вариант для столбов. Ширина 30 мм снижает жесткость относительно квадрата 60×60, но такой профиль удобен для крепления профнастила. Применяется для заборов высотой до 1,5 метров.
Профильная труба 80x40x2 — прямоугольный профиль, допустимый для столбов. При установке широкой стороной (80 мм) вдоль линии забора получается высокая жесткость на ветровую нагрузку. Однако такой профиль требует точной центровки при бетонировании.
Труба 60x60x1,5 — бюджетное решение. Подходит для защиты от ветра до 25 м/с. В регионах с частыми ураганами использовать не рекомендуется.
Практические рекомендации по расчету
Для самостоятельного расчета профиля необходимо определить ветровой район по карте районирования РФ. Для средней полосы (2-й ветровой район) нормативное давление ветра составляет 30 кг/м². Площадь парусности забора умножается на этот коэффициент.
Пример: забор высотой 2 метра и длиной 10 метров имеет площадь 20 м². Ветровая нагрузка на всю конструкцию — 600 кг. Эта нагрузка распределяется на столбы. При шаге столбов 2,5 метра один столб принимает нагрузку 150 кг. Труба 60x60x2 выдерживает такую нагрузку с запасом прочности 4-кратным.
Для регионов с ветровой нагрузкой выше 40 кг/м² (побережья, открытые степи) запас прочности увеличивают. Шаг столбов уменьшают до 2 метров или сечение профиля увеличивают до 80×80.
Высота забора измеряется от уровня земли до верхней точки каркаса. Подземная часть не учитывается в расчете ветровой нагрузки. Длина столба рассчитывается как сумма высоты забора и глубины бетонирования (обычно 1/3 от высоты над землей).
Типовые схемы сборки каркаса
Самый распространенный и надежный способ сборки: столбы из трубы 60x60x2 с шагом 2,5 метра, лаги из трубы 40x20x1,5 в три ряда. Такая конструкция подходит для заборов высотой 1,8–2 метра из профнастила, металлоштакетника или поликарбоната.
Для сетки-рабицы требования к жесткости каркаса ниже, так как полотно продувается ветром. В этом случае допустимо использовать трубу 60x60x1,5 для столбов и 40x20x1,5 для двух рядов лаг. Шаг столбов увеличивают до 3 метров без потери надежности.
Для глухих заборов из профнастила на участках с сильными ветрами рекомендуется усиленный вариант: столбы 80x80x2,5, лаги 60x30x2, шаг столбов 2 метра, три ряда лаг. Такая конструкция выдерживает ветер до 40 м/с.
Использование деревянных лаг в сочетании с металлическими столбами снижает рабочий ресурс каркаса. Древесина гниет быстрее, чем корродирует металл. Для долговечного забора все элементы должны быть металлическими с одинаковым сроком службы.
Сводная таблица данных
В таблице ниже представлены строго релевантные данные из статьи для выбора профильной трубы под каркас забора: оптимальные размеры и толщина стенки для столбов и лаг, а также параметры для различных условий эксплуатации и типов ограждений.
| Элемент каркаса | Рекомендуемое сечение (мм) | Оптимальная толщина стенки (мм) | Условия применения / Примечание |
|---|---|---|---|
| Столбы (стандартный забор до 2 м) | 60×60 | 2 (ровные участки), 3 (ветреные регионы) | Шаг столбов 2,5–3 метра. Квадратный профиль имеет лучшую жесткость при кручении. |
| Столбы (забор высотой 2–3 м) | 80×80 | 2 | Увеличение ширины на 20 мм значительно повышает момент сопротивления изгибу. |
| Столбы (забор более 3 м / промышленные) | 100×100 | Уточняется | Для промышленных ограждений или шумозащитных экранов. |
| Столбы для ворот и калиток | 80×80 | 2 | Увеличиваются на один типоразмер относительно основного каркаса (если забор на 60×60). |
| Столбы (бюджетное решение / временные) | 60×60 | 1,5 | Допустимо для временных ограждений или регионов с минимальной ветровой нагрузкой (ветер до 25 м/с). |
| Столбы (усиленный вариант / сильные ветры) | 80×80 | 2,5 | Для глухих заборов на участках с сильными ветрами (выдерживает ветер до 40 м/с). Шаг столбов 2 метра. |
| Лаги (прогоны) стандартные | 40×20 | 1,5 | Укладывается узкой стороной (20 мм) вертикально. Оптимально для заборов высотой до 2 м. |
| Лаги (прогоны) для сетки-рабицы | 40×20 | 1,5 | Допустимо 2 ряда лаг, шаг столбов до 3 метров. |
| Лаги (усиленные, высота более 2,5 м) | 40×25 или 50×25 | 1,5 | Количество лаг увеличивается до четырех. |
| Лаги (усиленный вариант / сильные ветры) | 60×30 | 2 | Для глухих заборов при сильных ветрах. Шаг столбов 2 метра, три ряда лаг. |
Частые вопросы по теме (FAQ)
Какой профиль трубы оптимален для столбов забора высотой до 2 метров?
Для стандартного забора высотой до 2 метров наиболее распространенным решением является профильная труба сечением 60×60 мм. Толщина стенки для 60-й трубы должна составлять 2 мм для ровных участков и 3 мм для ветреных регионов. Шаг столбов при этом рекомендуется от 2,5 до 3 метров.
Какую толщину стенки выбрать для столбов забора — 1,5 мм или 2 мм?
Оптимальная толщина стенки для металлических столбов забора — 2 мм. Этого достаточно для надежного сваривания, и такой профиль противостоит коррозии в течение 15–20 лет при условии грунтовки и окраски. Использование трубы со стенкой 1,5 мм допустимо только для временных ограждений или в регионах с минимальной ветровой нагрузкой.
Какой профиль трубы лучше всего подходит для горизонтальных лаг (прогонов)?
Стандартный и проверенный вариант — прямоугольная труба 40×20 мм. Этот профиль укладывается узкой стороной (20 мм) вертикально, обеспечивая максимальную жесткость на изгиб в горизонтальной плоскости. Оптимальная толщина стенки прогонов — 1,5 мм.
Влияет ли длина пролета между столбами на выбор профиля трубы?
Да, расстояние между столбами — ключевой фактор. Оптимальный пролет для забора из профнастила составляет 2,5 метра. При пролете 3 метра и тех же столбах прогиб лаг под ветровой нагрузкой возрастает на 60%. В таком случае необходимо либо уменьшить шаг лаг (ставить три ряда вместо двух), либо увеличить сечение лаг до 60×30 мм. Пролет более 4 метров не рекомендуется для типовых решений.
Какая труба лучше держит ветровую нагрузку: 60x60x2 или 80x80x1,5?
Труба 80×80 со стенкой 1,5 мм значительно превосходит по жесткости трубу 60x60x2. Труба 60×60 с толщиной стенки 1,5 мм имеет лишь на 15% меньший момент сопротивления, чем труба 60×60 со стенкой 2 мм, однако труба 80x80x1,5 по своим характеристикам будет жестче обеих. Для увеличения жесткости важнее внешний габарит профиля, а не толщина стенки.
