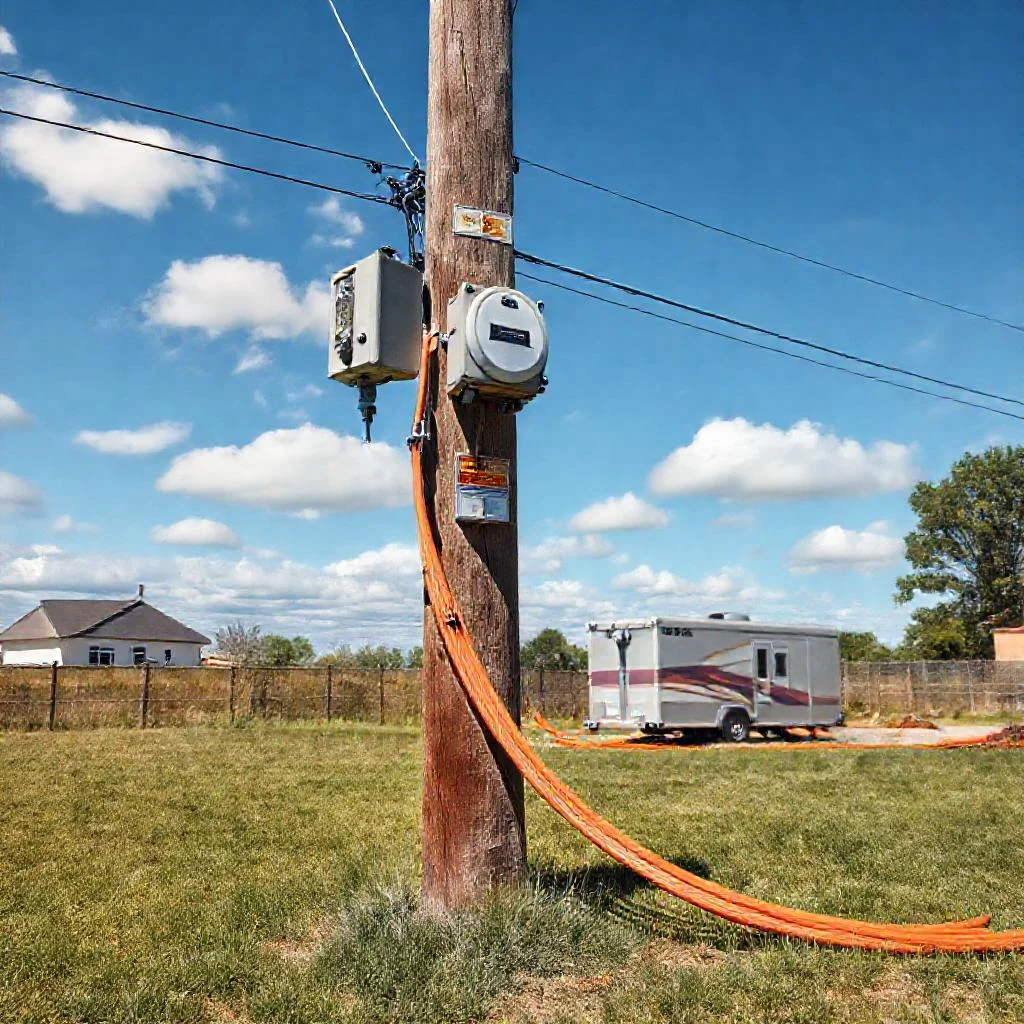

Безопасное подключение временного электроснабжения от столба на участке: технический регламент и алгоритм действий
Организация временного электроснабжения строительной площадки, дачного дома или хозяйственного объекта — это задача, требующая строгого соблюдения нормативов. Подключение от ближайшей опоры линии электропередачи (ЛЭП) кажется простым решением, но ошибки на этом этапе ведут к авариям, поражению током или выходу дорогостоящего оборудования из строя. Данная статья рассматривает полный цикл работ: от юридического оформления до физического монтажа и проверки защитной автоматики.
Юридические и нормативные основы временного подключения
Любое несанкционированное подключение к электрическим сетям квалифицируется как хищение электроэнергии. Это влечет административную, а при крупном ущербе — уголовную ответственность. Процедура легального временного подключения регламентируется Постановлением Правительства РФ № 861 и Правилами устройства электроустановок (ПУЭ, 7-е издание).
Технические условия: что необходимо согласовать
Прежде чем приступить к монтажу, потребитель получает технические условия (ТУ) от сетевой организации. В ТУ указываются:
- Максимальная мощность (кВт) — ограничение, которое нельзя превышать (обычно 15 кВт для временного подключения).
- Уровень напряжения — 0.4 кВ (380 В) или 0.23 кВ (220 В).
- Тип ввода — воздушный (СИП) или кабельный.
- Требования к приборам учета — класс точности, необходимость пломбировки.
Нарушение параметров ТУ (например, установка автомата большего номинала) является основанием для отключения и составления акта о безучетном потреблении.
Выбор сечения и типа провода для воздушного ввода (СИП)
Самый распространенный вариант временного подключения — использование самонесущего изолированного провода (СИП). Он не боится обледенения, механических нагрузок и искрения на деревьях.
- СИП-4 (или СИП-2). Сечение жилы для ввода до 25 метров при мощности до 15 кВт — минимум 16 мм² по алюминию.
- Запрещено использовать голый алюминий (А-16) без изоляции — это грубое нарушение ПУЭ (п. 2.4.2).
- Крепление — только на натяжных зажимах (анкерные или клиновые). Скрутки проволокой недопустимы.
Высота провода над проезжей частью должна быть не менее 6 метров, над пешеходной зоной — 3.5 метра. Если используется опора ЛЭП на стороне потребителя (столб на участке), расстояние от провода до земли — не менее 2.5 метра.
Сборка распределительного щита для временного подключения
Щит должен быть размещен на границе участка (обычно на столбе или фасаде здания). Конструкция включает четыре обязательных элемента:
- Главный выключатель нагрузки (рубильник) — обеспечивает видимый разрыв цепи для безопасного обслуживания.
- Автоматический выключатель (ВА) — защита от короткого замыкания и перегрузки. Номинал подбирается по расчетному току. Например, при мощности 10 кВт и сети 220 В: 10000 Вт / 220 В = 45 А. Выбирается автомат на 50 А (с запасом).
- Устройство защитного отключения (УЗО) — защита человека от поражения током. Уставка — не более 30 мА (для влажных помещений — 10 мА). Рекомендовано ставить пожарное УЗО на 100-300 мА на вводе.
- Счетчик электроэнергии — устанавливается в опломбированном боксе.
Все приборы монтируются на DIN-рейку. Корпус щита — степень защиты IP54 (от пыли и брызг).
Схема заземления: система TN-C-S или TT
Старые линии (до 2000-х годов) часто выполнены по системе TN-C (объединенный ноль и земля). Для временного подключения безопаснее использовать систему TT, где контур заземления делается независимо от линии.
- Контур заземления: три стальных уголка 50х50х5 мм, забитые на глубину 2-3 метра, соединенные полосой 40х4 мм. Сопротивление — не более 30 Ом (для сети 380 В).
- Перемычка в щите: шина N (изолирована от корпуса) и шина PE (подключена к контуру). Установка перемычки между N и PE в щите при системе TT запрещена.
- Проверка: после монтажа мультиметром измеряется напряжение между фазой и землей. Оно должно быть равно 220 В ±10%.
Игнорирование заземления приводит к тому, что при пробое изоляции на корпусе стиральной машины или электроинструмента возникает потенциал, опасный для жизни.
Подключение к опоре ЛЭП: пошаговая инструкция
Процесс на стороне опоры (столба) имеет повышенную сложность. Работы проводит только персонал с группой допуска по электробезопасности (не ниже III) или сотрудники сетевой организации.
- Отключение линии: обязательное требование. Подключение под напряжением (набросом) смертельно опасно и карается штрафом до 200 000 рублей.
- Соединение проводов: через герметичные ответвительные зажимы (типа «орешки» для СИП или прокалывающие зажимы). Простая скрутка окисляется и нагревается.
- Защита от перегруза: на опоре (на вводе) устанавливается автоматический выключатель с номиналом, соответствующим ТУ.
- Пломбировка: после подключения представитель сетевой организации пломбирует счетчик и вводной автомат. Срыв пломб чреват перерасчетом по максимальному тарифу.
После физического подключения составляется акт разграничения балансовой принадлежности и акт допуска прибора учета в эксплуатацию. Только после этого подается напряжение.
Защита от короткого замыкания и перегрузки: расчет уставок
Для временного электроснабжения характерно использование удлинителей и переносных приборов. Это повышает риск КЗ.
- Автомат на вводе: защищает кабель от опоры до щита. Уставка по току должна быть меньше допустимого тока кабеля.
- Дифференциальная защита: обязательна для розеточных групп (10-30 мА) и для освещения (30 мА).
- Селективность: чтобы при КЗ в удлинителе (ток 500 А) не выбивало вводной автомат на 50 А, правильно настраивается время-токовая характеристика (классы B, C, D). Для временных сетей чаще всего используют класс C.
Проверка: после монтажа нажать кнопку «ТЕСТ» на каждом УЗО. Устройство должно отключаться мгновенно.
Типичные ошибки и опасные ситуации
Анализ аварий на объектах временного электроснабжения выявляет системные нарушения:
- Использование алюминиевых проводов в помещении. По ПУЭ (п. 1.7.130) скрытая проводка в жилых домах только медная. Для временного подключения внутри строения применяется кабель ВВГнг-LS (медь) сечением не менее 2.5 мм² для розеток.
- Установка «нулевой» шины на корпус щита напрямую. При обрыве нулевого провода на линии (что случается часто) потенциал фазы оказывается на корпусе щита. Обязательно разделение N и PE.
- Неисправность УЗО. Каждый месяц необходимо проводить тест. Неисправное УЗО не защищает от поражения током.
- Заземление через трубы водоснабжения. Корродированные трубы не обеспечивают сопротивление менее 4 Ом (для системы TN). Используется только специальный контур.
Демонтаж временного подключения: правила и документация
После завершения строительства или сезона временное подключение демонтируется. Процесс включает:
- Подача заявки в сетевую организацию на расторжение договора.
- Снятие пломб со счетчика и вводного автомата.
- Физическое отключение кабеля от опоры ЛЭП (с разрешения диспетчера).
- Утилизация проводов и щита (согласно нормам отходов класса 5).
Самовольное оставление проводов на опоре (недемонтированный «хвост») может стать причиной замыкания на линию, за что ответственность ложится на бывшего потребителя.
Рекомендации по выбору оборудования и инструментов
Для безопасного и долговечного временного подключения придерживаются простых правил:
- Все оборудование (автоматы, УЗО, счетчики) должно быть от проверенных производителей (Schneider Electric, ABB, IEK) с сертификатом соответствия.
- Используются только медные кабели для внутренних сетей (сечение жилы — не менее 2.5 мм² для розеток, 1.5 мм² для освещения).
- Удлинители — только с заземляющим контактом (евровилка) и сечением жил 2.5 мм².
- Для измерения сопротивления изоляции применяется мегаомметр (норма — не менее 0.5 МОм, по ПУЭ).
Безопасное временное электроснабжение — это результат строгого следования нормам, а не экономии на компонентах. Каждый этап, от согласования ТУ до пломбировки счетчика, задокументирован. Ответственный подход исключает риски поражения током и пожаров, обеспечивая стабильную работу оборудования на участке.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры, нормативные требования и расчетные данные, описанные в статье для организации безопасного временного электроснабжения от столба на участке. Все значения строго соответствуют тексту.
| Параметр / Элемент | Значение / Характеристика | Примечание / Норматив |
|---|---|---|
| Максимальная мощность (временное подключение) | 15 кВт | Указывается в ТУ |
| Уровень напряжения | 0.4 кВ (380 В) или 0.23 кВ (220 В) | Согласно ТУ |
| Тип провода для воздушного ввода | СИП-4 (или СИП-2) | Самонесущий изолированный провод |
| Минимальное сечение жилы СИП (до 25 м, до 15 кВт) | 16 мм² (алюминий) | — |
| Запрещенный тип провода | Голый алюминий (А-16) | Грубое нарушение ПУЭ (п. 2.4.2) |
| Тип крепления СИП | Натяжные зажимы (анкерные или клиновые) | Скрутки проволокой недопустимы |
| Высота провода над проезжей частью | Не менее 6 метров | — |
| Высота провода над пешеходной зоной | Не менее 3.5 метра | — |
| Высота провода от земли до опоры на участке | Не менее 2.5 метра | — |
| Расчет автомата (пример: мощность 10 кВт, сеть 220 В) | 50 А (расчетный ток 45 А) | 10000 Вт / 220 В = 45 А (с запасом) |
| Уставка УЗО (защита человека) | Не более 30 мА | Для влажных помещений — 10 мА |
| Уставка пожарного УЗО (на вводе) | 100-300 мА | Рекомендовано |
| Степень защиты корпуса щита | IP54 | От пыли и брызг |
| Система заземления (рекомендуемая для временного) | TT | Независимый контур от линии |
| Контур заземления (материал и размер) | Три стальных уголка 50х50х5 мм | Глубина 2-3 метра; соединены полосой 40х4 мм |
| Сопротивление контура заземления (для сети 380 В) | Не более 30 Ом | — |
| Напряжение между фазой и землей (проверка) | 220 В ±10% | — |
| Группа допуска для работ на опоре ЛЭП | Не ниже III | — |
| Штраф за подключение под напряжением (набросом) | До 200 000 рублей | — |
| Тип соединения проводов на опоре | Герметичные ответвительные зажимы («орешки» для СИП или прокалывающие зажимы) | Простая скрутка запрещена |
| Время-токовая характеристика автомата (для временных сетей) | Класс C | Для обеспечения селективности |
| Сечение медного кабеля для внутренних розеток | Не менее 2.5 мм² | Кабель ВВГнг-LS |
| Сечение медного кабеля для внутреннего освещения | 1.5 мм² | — |
| Сечение жил удлинителя (с заземляющим контактом) | 2.5 мм² | — |
| Норма сопротивления изоляции (по ПУЭ) | Не менее 0.5 МОм | Измеряется мегаомметром |
| Класс отходов для утилизации проводов и щита | 5 | — |
Частые вопросы по теме (FAQ)
Какое минимальное сечение провода СИП требуется для временного подключения мощностью до 15 кВт на расстояние до 25 метров?
Для воздушного ввода длиной до 25 метров при максимальной мощности до 15 кВт минимальное сечение жилы по алюминию должно составлять 16 мм². Использовать голый алюминий без изоляции строго запрещено — это нарушение п. 2.4.2 ПУЭ.
Какие четыре обязательных элемента должны быть в распределительном щите для временного подключения?
В щите, расположенном на границе участка, обязательно должны быть смонтированы: главный выключатель нагрузки (рубильник) для видимого разрыва цепи, автоматический выключатель (ВА) для защиты от КЗ и перегрузки, устройство защитного отключения (УЗО) с уставкой не более 30 мА для защиты человека, а также опломбированный счетчик электроэнергии. Корпус щита должен иметь степень защиты IP54.
Какую систему заземления безопаснее использовать для временного подключения от старых линий и какое сопротивление контура допускается?
Для временного подключения при наличии старых линий с системой TN-C безопаснее применять систему TT с независимым контуром заземления. Контур выполняется из трех стальных уголков 50х50х5 мм, забитых на глубину 2-3 метра и соединенных полосой 40х4 мм. Сопротивление такого контура должно быть не более 30 Ом для сети 380 В. Установка перемычки между шинами N и PE в щите при системе TT запрещена.
Почему запрещено подключать провод к опоре ЛЭП под напряжением и какое наказание за это предусмотрено?
Подключение под напряжением (так называемый «наброс») смертельно опасно. Такие работы должен проводить только персонал с группой допуска по электробезопасности не ниже III или сотрудники сетевой организации при обязательном отключении линии. Нарушение этого требования карается штрафом до 200 000 рублей.
Какие действия необходимо выполнить для корректного демонтажа временного подключения после завершения строительства?
Для демонтажа необходимо подать заявку в сетевую организацию на расторжение договора, обеспечить снятие пломб со счетчика и вводного автомата, а затем с разрешения диспетчера физически отключить кабель от опоры ЛЭП. Оставлять недемонтированный «хвост» провода на опоре запрещено, так как это может стать причиной замыкания, ответственность за которое ляжет на бывшего потребителя.
