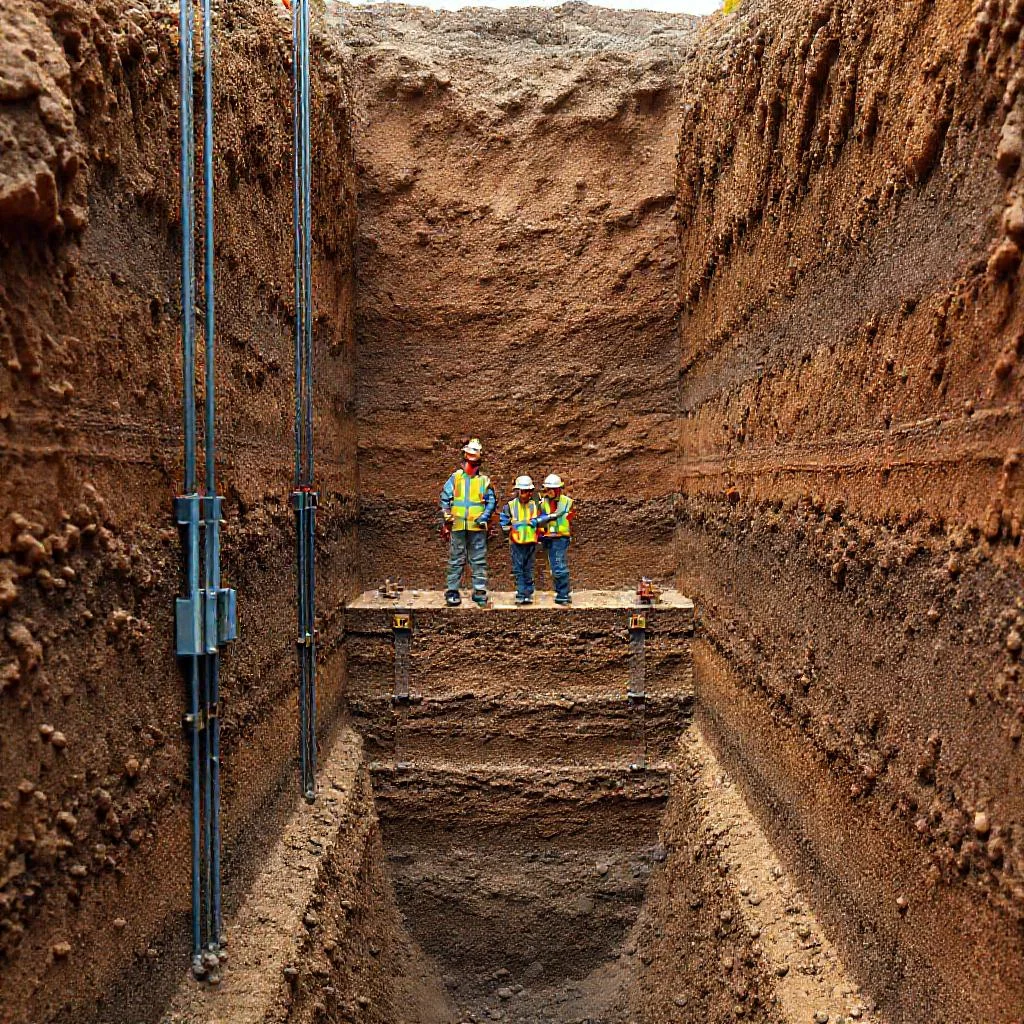

Безопасность при рытье траншей и глубоких котлованов: как предотвратить обвал грунта
Разработка траншей и котлованов — один из самых опасных этапов строительных и ремонтных работ. Основная угроза для жизни рабочих — внезапное обрушение стенок выемки. Даже небольшой объем грунта, весом в несколько сотен килограммов, способен привести к смертельной травме или удушению. Статистика несчастных случаев показывает, что подавляющее большинство трагедий происходит из-за игнорирования элементарных правил безопасности или неправильной оценки типа грунта.
Почему происходит обвал: физика процесса
Стабильность стенок траншеи зависит от сил сцепления между частицами грунта. Когда копают вертикальную стенку, сила тяжести начинает превышать силы внутреннего трения и сцепления. Грунт теряет устойчивость и сползает вниз. На этот процесс влияют несколько ключевых факторов:
- Тип грунта. Скальные породы и плотные глины способны держать вертикальный откос некоторое время. Песок и супесь начинают осыпаться мгновенно.
- Глубина выемки. Чем глубже траншея, тем больше давление вышележащих слоев на нижнюю часть стенки. Критической считается глубина более 1,5 метров для большинства типов грунта.
- Нагрузка на бровку. Складированный грунт, строительная техника или материалы, расположенные ближе 0,5-1 метра от края, создают дополнительное давление и провоцируют обрушение.
- Влага и грунтовые воды. Вода смазывает частицы грунта, резко снижая силу сцепления. После дождя или таяния снега риск обвала возрастает многократно.
- Вибрация. Работа отбойных молотков, виброплит или движение тяжелой техники рядом с траншеей разрушает естественную структуру грунта.
Инженерные решения: крепление стенок
На глубине более 1,25 метра (для сыпучих грунтов — более 0,75 метра) обязательно применение креплений. Выбор типа крепления зависит от глубины, ширины, типа грунта и наличия воды. Существует три основных метода обеспечения устойчивости откосов.
Метод откосов (естественные откосы)
Самый безопасный и экономически оправданный способ — рытье траншеи с откосами. Стенкам придается угол, при котором грунт находится в состоянии естественного равновесия. Угол откоса зависит от типа грунта:
- Для песка и гравия — угол не более 30-35 градусов (1:1,5 к глубине).
- Для суглинка и глины — угол до 45-50 градусов (1:1).
- Для плотных глин — угол до 60-70 градусов (1:0,5).
Ширина бермы (расстояние от края откоса до начала выемки) в верхней части рассчитывается по формуле: глубина траншеи умножается на коэффициент заложения откоса. При глубине 3 метра в суглинке верхняя ширина траншеи будет на 3 метра шире дна с каждой стороны. Этот метод требует больше земляных работ, но исключает обрушение.
Инвентарные крепления и шпунтовые ограждения
Когда нет возможности выполнить откосы (стесненные условия, прохождение под зданиями или дорогами), используют механические крепления. Это сборные металлические или деревянные щиты, которые опускаются в траншею и фиксируются распорками.
Распорные крепления должны устанавливаться немедленно по мере углубления. Запрещается копать траншею на полную глубину, а затем пытаться установить крепление. Типичная схема работ выглядит так: рабочий копает на глубину до 0,5 метра, устанавливает верхний пояс крепления, затем углубляется до следующего уровня и устанавливает следующий пояс. Шаг между распорками по горизонтали обычно не превышает 2-3 метров.
В водонасыщенных грунтах и плывунах применяют шпунтовое ограждение (шпунт Ларсена). Металлические шпунтины забиваются вибропогружателем или гидравлическим молотом до начала выемки грунта, образуя водонепроницаемую стену. Это единственный метод, гарантирующий безопасность в условиях высокого уровня грунтовых вод.
Правила безопасности при работе в траншеях
Любые земляные работы должны проводиться по проекту производства работ (ППР). В проекте указывают способ крепления, проходы для людей, места строповки грузов. До начала смены ответственное лицо (прораб или мастер) обязано осмотреть крепления и стенки траншеи на предмет трещин, отслоений или просачивания воды.
- Запрещается находиться под ковшом экскаватора и на пути его движения.
- В траншее нельзя сидеть или стоять спиной к откосу. Рабочий должен видеть возможные признаки обвала.
- Въезды и выезды из котлована должны быть оборудованы специальными пандусами или лестницами.
- Устанавливать и снимать крепления разрешается только в присутствии технического руководителя.
- Крепления снимают постепенно снизу вверх по мере обратной засыпки. Запрещается выдергивать распорки резко или полностью, оставляя стенку без опоры.
Признаки аварийного состояния стенок
Каждый работник на объекте должен знать визуальные признаки приближающегося обвала. При появлении любого из этих признаков работы немедленно прекращаются, все люди покидают траншею или котлован.
- Трещины на бровке. Продольные или паутинообразные трещины на расстоянии до 2-3 метров от края.
- Отслаивание и выпирание. Вспучивание грунта в нижней части откоса указывает на то, что верхние слои давят на нижние, и стенка начинает разрушаться изнутри.
- Каменные осыпи. Падение мелких камней и комьев грунта — предвестник крупного обвала.
- Звон креплений. Дребезжание или скрип металлических распорок и щитов свидетельствует о критической нагрузке.
- Появление воды. Внезапное высачивание воды из стенки или заполнение дна водой — крайне опасный сигнал.
Действия при чрезвычайной ситуации
Если обвал все же произошел, спасательные работы должны начинаться немедленно. Фактор времени критичен. Человек под завалом грунта может продержаться без доступа воздуха 5-10 минут, если его грудная клетка сдавлена, или до 30-40 минут при сохранении подвижности.
Разбор завала начинают с верхней части, чтобы не спровоцировать повторный обвал. Категорически запрещается вытаскивать пострадавшего за руки или ноги, если видна только часть тела — это может привести к несовместимым с жизнью травмам позвоночника. Сначала освобождают голову и грудную клетку, затем — остальное тело.
При этом необходимо организовать страховку для спасателей: они должны работать с откоса, расположенного вне зоны обрушения, с использованием страховочных поясов или защитных ограждений.
Заключительные рекомендации
Безопасность при рытье траншей — это строгая дисциплина и соблюдение регламентов. Экономия времени на креплении стенок или попытка «быстро закопать» трубу без установки распорок — прямая угроза жизни. Наиболее надежная стратегия: при глубине от 1,5 метров всегда использовать откосы. Если откосы невозможны — использовать инвентарные крепления с шагом установки не более 1 метра по высоте. Игнорирование этих требований неизбежно ведет к обрушению.
Сводная таблица данных
Ниже представлена сводная таблица ключевых параметров безопасности при рытье траншей и глубоких котлованов. Данные структурированы на основе приведенной статьи и включают критические глубины, допустимые углы откосов для разных типов грунта, правила установки креплений и визуальные признаки аварийного состояния стенок. Все цифры и характеристики строго соответствуют исходному тексту.
| Категория | Параметр / Тип грунта | Значение / Описание | Примечание / Источник в статье |
|---|---|---|---|
| Критическая глубина траншеи | Для большинства типов грунта | Более 1,5 метров | Глубина, при которой давление вышележащих слоев становится критическим. |
| Для сыпучих грунтов (обязательность креплений) | Более 0,75 метра | На глубине более 0,75 м в сыпучих грунтах крепления обязательны. | |
| Угол откоса (естественные откосы) | Песок и гравий | 30–35 градусов (1:1,5 к глубине) | Угол естественного равновесия для сыпучих грунтов. |
| Суглинок и глина | 45–50 градусов (1:1) | Угол откоса для связных грунтов средней плотности. | |
| Плотные глины | 60–70 градусов (1:0,5) | Максимальный угол для плотных глин. | |
| Ширина бермы (расчет) | Пример для суглинка при глубине 3 м | Верхняя ширина траншеи на 3 метра шире дна с каждой стороны | Глубина траншеи умножается на коэффициент заложения откоса (1:1 для суглинка). |
| Правила установки креплений | Максимальный шаг между распорками по горизонтали | 2–3 метра | Типичный шаг установки распорных креплений. |
| Этапность установки | Копать на глубину до 0,5 м → установить верхний пояс → углубиться до следующего уровня → установить следующий пояс | Запрещается копать на полную глубину до установки креплений. | |
| Нагрузка на бровку | Минимальное расстояние от края выемки | 0,5–1 метр | Складирование грунта, техники или материалов ближе этого расстояния провоцирует обрушение. |
| Признаки аварийного состояния стенок | Трещины на бровке | Продольные или паутинообразные трещины на расстоянии до 2–3 метров от края | Визуальный индикатор потери устойчивости. |
| Отслаивание и выпирание | Вспучивание грунта в нижней части откоса | Признак разрушения стенки изнутри. | |
| Каменные осыпи | Падение мелких камней и комьев | Предвестник крупного обвала. | |
| Звон креплений | Дребезжание или скрип металлических распорок и щитов | Свидетельствует о критической нагрузке на крепления. | |
| Появление воды | Внезапное высачивание воды из стенки или заполнение дна | Крайне опасный сигнал, снижающий сцепление грунта. | |
| Шпунтовое ограждение (Ларсена) | Условия применения | Водонасыщенные грунты и плывуны | Металлические шпунтины забиваются до начала выемки, образуя водонепроницаемую стену. |
| Действия при обвале (спасение) | Время без доступа воздуха при сдавленной грудной клетке | 5–10 минут | Критический фактор времени для спасения. |
| Время без доступа воздуха при сохранении подвижности | 30–40 минут | Больший запас времени, но требуется немедленное освобождение. | |
| Распорные крепления (рекомендация) | Максимальный шаг установки по высоте | Не более 1 метра | Наиболее надежная стратегия при глубине от 1,5 м, если откосы невозможны. |
Частые вопросы по теме (FAQ)
На какой глубине обязательно требуется крепление стенок траншеи?
Крепление стенок обязательно применять на глубине более 1,25 метра, а для сыпучих грунтов — на глубине более 0,75 метра.
Какой метод является самым безопасным и экономически оправданным для предотвращения обвала?
Самый безопасный и экономически оправданный способ — рытье траншеи с откосами. Стенкам придается угол, при котором грунт находится в состоянии естественного равновесия. Например, для песка и гравия угол откоса составляет не более 30-35 градусов.
Какие визуальные признаки указывают на аварийное состояние стенок траншеи?
К визуальным признакам приближающегося обвала относятся: трещины на бровке на расстоянии до 2-3 метров от края; вспучивание грунта в нижней части откоса; падение мелких камней и комьев грунта; дребезжание или скрип металлических распорок; внезапное появление воды из стенки или заполнение дна водой.
Как правильно устанавливать инвентарные крепления (распорные щиты) в траншее?
Распорные крепления должны устанавливаться немедленно по мере углубления. Запрещается копать траншею на полную глубину, а затем пытаться установить крепление. Типичная схема работ: рабочий копает на глубину до 0,5 метра, устанавливает верхний пояс крепления, затем углубляется до следующего уровня и устанавливает следующий пояс.
Каковы первые действия спасателей при обвале грунта на человека?
Разбор завала начинают с верхней части, чтобы не спровоцировать повторный обвал. Категорически запрещается вытаскивать пострадавшего за руки или ноги, если видна только часть тела — это может привести к несовместимым с жизнью травмам позвоночника. Сначала освобождают голову и грудную клетку, затем — остальное тело.
