Назначение и устройство крана Маевского
Кран Маевского представляет собой запорный игольчатый клапан, предназначенный для выпуска воздуха из радиаторов отопления. В закрытых системах отопления воздух является основной причиной снижения эффективности обогрева. Воздушные пробки блокируют циркуляцию теплоносителя, в результате чего часть радиатора или целый прибор остаются холодными. Устройство получило название по имени изобретателя — советского инженера Ч. Б. Маевского, который в 1933 году разработал сантехнический кран для нужд центрального отопления.
Конструктивно кран Маевского состоит из латунного корпуса, внутри которого расположен запорный винт с конусным наконечником. При вращении винта наконечник отходит от седла, открывая проход воздуху. Выпуск осуществляется через боковое отверстие диаметром около 2 мм. В зависимости от модели, отверстие может быть направлено в сторону или вниз. На корпусе нанесена резьба ½ или ¾ дюйма для врезки в верхнюю пробку радиатора.
Существует три основных типа кранов Маевского:
- Ручной кран классический. Управляется вручную с помощью специального ключа или отвертки. Самый надёжный и ремонтопригодный вариант. Требует от 3 до 5 оборотов винта для полного открытия.
- Автоматический кран. Оснащён поплавковым механизмом. Спускает воздух самостоятельно без участия человека. Часто забивается загрязнениями в теплоносителе, что приводит к подтеканию.
- Кран со встроенным предохранительным клапаном. Комбинирует функции спуска воздуха и аварийного сброса давления при превышении нормы в 8–10 атмосфер. Применяется в системах с высоким риском гидроударов.
Для уверенной работы крана Маевского необходимо понимать разницу между воздухом и водородом. В алюминиевых радиаторах при контакте с некачественным теплоносителем выделяется водород. Кран Маевского спускает и его, но водород пожароопасен, поэтому вблизи места спуска категорически запрещено курить или использовать открытый огонь.
Причины образования воздушных пробок в радиаторах
Воздух в системе отопления появляется по нескольким причинам. Наиболее распространённая — заполнение системы водой сверху. При неверной последовательности пуска воздух остаётся в радиаторах нижних этажей. В частных домах причиной часто становится неправильно спроектированный розлив теплоносителя или отсутствие уклонов труб.
- Гидравлические испытания (опрессовка). После проведения опрессовки в системе остаётся воздух, который необходимо стравить до начала отопительного сезона.
- Кислородная коррозия металла. Кислород, растворённый в воде, вступает в реакцию с железом. В ходе химического процесса выделяется водород, который накапливается в верхней части радиатора.
- Микротрещины в трубах. Через повреждения в системе подсасывается воздух. Особенно заметно это в системах с недостаточным давлением — менее 0,5 атмосфер.
- Капитальный ремонт системы. Любое вмешательство — замена радиатора, перекрытие стояка, замена запорной арматуры — приводит к попаданию воздуха в контур.
- Газовыделение при нагреве теплоносителя. При повышении температуры воды до 60–70°C растворимость газов падает, и они начинают выделяться в виде пузырьков.
Чем больше этажность здания, тем выше риск образования воздушных пробок. В высотных домах воздух собирается в радиаторах верхних этажей. Если не спустить воздух, циркуляция теплоносителя прекращается полностью, и радиатор остаётся холодным.
Инструменты и подготовка к спуску воздуха
Для работы с краном Маевского не требуется сложного оборудования. Однако подготовка должна быть тщательной. Неправильные действия приводят к затоплению помещения или ожогу горячей водой.
Необходимые инструменты и материалы:
- Ключ для крана Маевского. Продаётся в хозяйственных магазинах. Представляет собой четырёхгранный или шестигранный стержень с отверстием. В некоторых моделях используется шлиц под плоскую отвертку. Уточнять тип привода следует до начала работ.
- Ёмкость для сбора воды. Миска, таз или пластиковая бутылка объёмом 1–2 литра. Из крана вытечет не более 200–300 мл воды, но лучше подстраховаться.
- Ветошь или тряпка. Для защиты пола и для вытирания случайных капель. Рекомендуется использовать хлопчатобумажную ткань, которая хорошо впитывает влагу.
- Резиновые перчатки. Теплоноситель содержит химические добавки (ингибиторы коррозии, антифриз), которые могут вызвать раздражение кожи.
- Фонарик. Для осмотра радиатора. Часто кран расположен в труднодоступном месте, где света недостаточно.
Перед началом работ важно убедиться, что кран Маевского исправен. Визуальный осмотр должен выявить отсутствие подтёков, коррозии и механических повреждений. Если резьбовое соединение крана имеет следы коррозии, его не следует открывать — высок риск срыва резьбы. В таком случае лучше вызвать сантехника.
Температура теплоносителя должна быть снижена до 40–50°C. Спускать воздух на горячей системе опасно — можно получить ожог паром. В многоквартирных домах для этого необходимо обратиться в диспетчерскую службу или дождаться, пока система остынет естественным образом ночью.
Пошаговая инструкция спуска воздуха краном Маевского
Процедура спуска воздуха состоит из нескольких последовательных этапов. Нарушение порядка приводит к неэффективному стравливанию или к протечкам.
Этап 1. Определение холодного радиатора
Приложить руку к верхней части радиатора. Если верх холодный, а низ горячий — в радиаторе точно есть воздушная пробка. Если радиатор холодный целиком — проблема может быть в засоре или перекрытом стояке. В этом случае спуск воздуха не поможет. Стояк должен быть открыт, а температура теплоносителя должна быть не ниже 40°C.
Этап 2. Подготовка места
Подставить под кран Маевского ёмкость. Если кран расположен горизонтально, направить его выходное отверстие в ёмкость. Если отверстие направлено вниз, установить ёмкость прямо под краном. Пол застелить ветошью. Убедиться в отсутствии рядом электроприборов. Если радиатор находится в нише с электропроводкой, её следует обесточить на время работ.

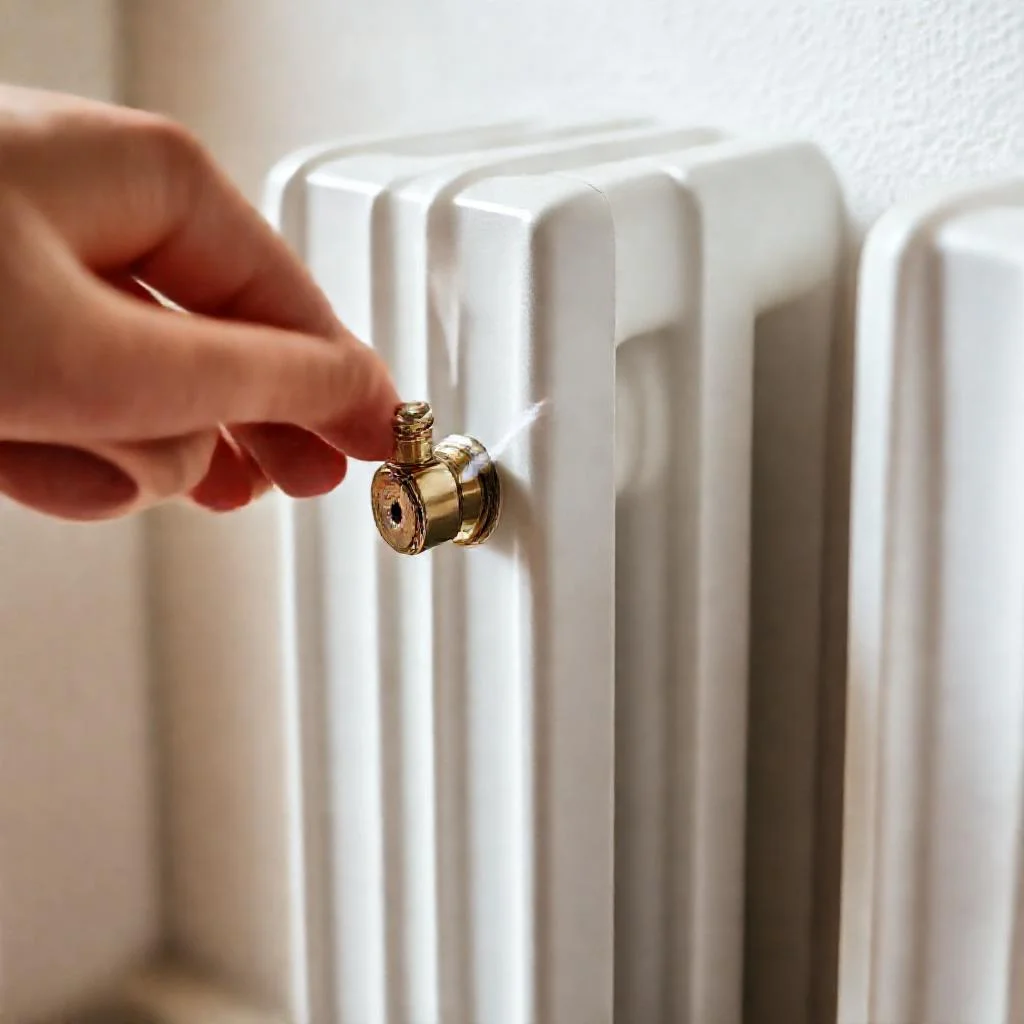

Этап 3. Открытие крана
Вставить ключ или отвертку в паз крана. Повернуть против часовой стрелки. Достаточно одного оборота. При вращении должен появиться характерный шипящий звук — это выходит воздух. Если звука нет, а кран открыт, значит воздуха в радиаторе нет или кран забит грязью. Нельзя поворачивать ключ с усилием — можно сорвать шлиц или сломать запорный винт.
Этап 4. Ожидание выхода воздуха
Воздух выходит от 30 секунд до 3 минут. Время зависит от объёма воздушной пробки. Как только шипение прекращается, из отверстия начинает вытекать вода. Сначала вода идёт с пузырьками, затем струя становится ровной. Необходимо дождаться момента, когда пузырьки полностью исчезнут. Рекомендуется слить 150–200 мл воды, чтобы гарантированно удалить остатки воздуха.
Этап 5. Закрытие крана
Как только вода потекла ровной струёй без пузырьков, закрыть кран. Повернуть ключ по часовой стрелке до упора. Усилие затяжки не должно превышать 1–2 Н·м. Чрезмерное затягивание может повредить уплотнительное кольцо. Проверить герметичность соединения — протереть отверстие сухой тряпкой и убедиться в отсутствии капель.
Этап 6. Проверка результата
Через 5–10 минут проверить температуру радиатора. Если верх стал тёплым, а вся поверхность греется равномерно — воздух спущен успешно. Если радиатор по-прежнему холодный, повторить процедуру через 30 минут. Иногда воздух выходит не полностью с первого раза.
Типичные ошибки и нештатные ситуации
Неправильное обращение с краном Маевского ведёт к аварийным ситуациям. Ниже приведены типовые проблемы и методы их решения.
- Кран не открывается из-за коррозии. Нельзя прикладывать рывковые усилия. Необходимо нанести проникающую смазку (WD-40 или аналоги) на резьбовое соединение винта. Подождать 15–20 минут и повторить попытку. Если не помогло — замена крана.
- Из крана течёт вода при закрытом положении. Износ уплотнительного конуса или загрязнение седла. Попробовать провернуть винт на пол-оборота вперёд-назад, чтобы сместить мусор. Если течь не прекращается — требуется замена прокладки или всего крана.
- Кран забит грязью. Признак: шипение есть, но воздух выходит слабо, а вода не течёт. Необходимо открутить кран и прочистить игольчатый клапан медной проволокой диаметром 1–1,5 мм. Перед откручиванием перекрыть секции радиатора кранами на подводке.
- При открытии крана хлынула горячая вода. Причина — слишком высокое давление в системе (более 3 атмосфер). Немедленно закрыть кран. Самостоятельно спускать воздух при аномальном давлении опасно. Необходимо вызвать аварийную службу.
- После спуска воздуха радиатор всё равно холодный. Вероятна завоздушенность стояка или всего контура. В многоквартирных домах необходимо стравить воздух из верхних точек системы (расширительный бак на чердаке, автоматические воздухоотводчики). Это работа управляющей компании.
Техника безопасности при работе с краном Маевского
Спуск воздуха — простая, но потенциально опасная операция. Горячая вода под давлением 2–6 атмосфер способна нанести термические и механические травмы. Соблюдение техники безопасности обязательно.
- Защита кожи и глаз. Использовать резиновые перчатки и защитные очки. Температура теплоносителя в централизованных системах может достигать 95°C.
- Использование только исправного инструмента. Ключ должен точно соответствовать пазу крана. Использование пассатижей или газового ключа для ручного крана недопустимо — срыв граней гарантирован.
- Недопустимость демонтажа крана под давлением. Кран Маевского выкручивается только при полном сбросе давления в системе. Попытка выкрутить кран при давлении 2 атмосферы приводит к выстрелу струи воды с силой до 10 метров.
- Запрет на удлинение рычага. Не допускается надевать на рукоятку или ключ трубки для увеличения крутящего момента. Это ломает винт или срывает резьбу в корпусе радиатора.
- Действия при срыве резьбы. Если запорный винт вылетел, необходимо перекрыть шаровые краны на подводке радиатора. Если кранов нет — заглушить отверстие пальцем и вызвать аварийную службу. Вода из открытого отверстия диаметром 3–4 мм создаёт поток до 5–7 литров в минуту.
Обслуживание и замена крана Маевского
Кран Маевского — расходная деталь, требующая периодической замены. Средний срок службы качественного латунного крана составляет 5–8 лет при нормальных условиях эксплуатации. Дешёвые силуминовые модели служат не более 2 сезонов.
Признаки необходимости замены крана:
- Подтекание воды при закрытом положении винта.
- Разрушение корпуса (трещины, белый налёт оксида цинка).
- Невозможность провернуть винт даже после обработки смазкой.
- Обрыв головки винта.
Замена крана производится в следующем порядке. Перекрыть запорные краны на подводке радиатора. Открутить старый кран рожковым или разводным ключом. Резьбу в пробке радиатора очистить от старой фум-ленты или пакли. Намотать на резьбу нового крана 5–7 витков фум-ленты (или пропитать паклю сантехническим герметиком). Вкрутить новый кран от руки до упора, затем подтянуть ключом на 1–2 оборота. Усилие затяжки — умеренное, без рывков. После установки открыть подводку и проверить герметичность.
Важно подбирать кран Маевского под тип радиатора. Для чугунных радиаторов используется кран с резьбой ¾ дюйма. Для алюминиевых и биметаллических — ½ дюйма. Для стальных панельных радиаторов существуют краны с посадочным местом под шестигранник на 8 или 10 мм, встроенные в верхнюю заглушку.
Заключение и рекомендации
Регулярный спуск воздуха — обязательная процедура для поддержания эффективности системы отопления. Краном Маевского можно пользоваться не только при полном охлаждении системы, но и в отопительный сезон при температуре теплоносителя до 60°C. Автоматические краны значительно упрощают задачу, но требуют установки перед ними фильтра механической очистки с ячейкой 500 микрон.
Владельцам частных домов с открытыми системами отопления рекомендуется устанавливать кран Маевского на самом верхнем радиаторе — это основная точка сбора воздуха. Для систем с принудительной циркуляцией требуются автоматические воздухоотводчики в верхних точках контура.
Если после неоднократной попытки спуска воздуха радиатор остаётся холодным, необходимо провести диагностику гидравлического баланса всей системы. Возможно, потребуется перекрёстное регулирование — прикрытие вентилей на первых по ходу воды радиаторах и полное открытие на последних. Для точного расчёта балансировки привлекается специалист по системам отопления.
Хранение ключа для крана Маевского рекомендуется осуществлять в доступном месте — прикрепить к радиатору или положить в ящик рядом с отопительным прибором. В экстренной ситуации, при затоплении стояка, каждый потерянный на поиск инструмента минута увеличивает объём ущерба на 10–20 литров горячей воды.
Сводная таблица данных
В данной таблице систематизированы основные параметры, типы, этапы и аварийные ситуации, связанные с использованием крана Маевского для спуска воздуха из радиаторов отопления. Данные строго соответствуют тексту статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник |
|---|---|---|
| Изобретатель | Советский инженер Ч.Б. Маевский | 1933 год |
| Тип устройства | Запорный игольчатый клапан | — |
| Материал корпуса | Латунь | — |
| Диаметр выпускного отверстия | около 2 мм | Боковое отверстие |
| Типы резьбы для врезки | ½ или ¾ дюйма | В верхнюю пробку радиатора |
| Типы кранов Маевского | ||
| Ручной классический | Управление вручную (ключ/отвертка). Надёжный, ремонтопригодный. | Требует 3–5 оборотов винта для полного открытия |
| Автоматический | Оснащён поплавковым механизмом. Спуск воздуха без участия человека. | Часто забивается загрязнениями, что приводит к подтеканию |
| Со встроенным предохранительным клапаном | Комбинирует спуск воздуха и аварийный сброс давления. | Срабатывает при превышении 8–10 атмосфер |
| Причины образования воздушных пробок | ||
| Гидравлические испытания (опрессовка) | Воздух остаётся в системе после испытаний. | Необходимо стравливать до начала сезона |
| Кислородная коррозия | Выделяется водород при реакции кислорода с железом. | — |
| Микротрещины в трубах | Подсасывание воздуха через повреждения. | Особенно заметно при давлении менее 0,5 атмосфер |
| Газовыделение при нагреве | Выделение пузырьков при нагреве воды до 60–70°C. | Падение растворимости газов |
| Инструменты для спуска воздуха | ||
| Ключ для крана Маевского | Четырёхгранный или шестигранный стержень (или шлиц под отвёртку). | Уточнять тип привода до начала работ |
| Ёмкость для сбора воды | Объём 1–2 литра (вытечет не более 200–300 мл). | Миска, таз или пластиковая бутылка |
| Ветошь/тряпка | Хлопчатобумажная ткань для защиты пола. | — |
| Резиновые перчатки | Защита от химических добавок в теплоносителе. | — |
| Фонарик | Для осмотра радиатора в труднодоступном месте. | — |
| Пошаговая инструкция (основные этапы) | ||
| Этап 1 | Определение холодного радиатора (верх холодный, низ горячий). | Температура теплоносителя не ниже 40°C |
| Этап 2 | Подготовка места: ёмкость, ветошь, отключение электроприборов. | — |
| Этап 3 | Открытие крана (против часовой стрелки, достаточно одного оборота). | Должен появиться шипящий звук |
| Этап 4 | Ожидание выхода воздуха (от 30 секунд до 3 минут). | Рекомендуется слить 150–200 мл воды |
| Этап 5 | Закрытие крана (по часовой стрелке до упора). | Усилие затяжки не более 1–2 Н·м |
| Этап 6 | Проверка результата через 5–10 минут. | При необходимости повторить через 30 минут |
| Нештатные ситуации и их решение | ||
| Кран не открывается из-за коррозии | Нанести проникающую смазку (WD-40), подождать 15–20 минут. | Если не помогло — замена крана |
| Течь при закрытом кране | Провернуть винт на пол-оборота вперёд-назад. | Если не помогло — замена прокладки или крана |
| Кран забит грязью | Прочистить игольчатый клапан медной проволокой 1–1,5 мм. | Перед откручиванием перекрыть секции радиатора |
| Хлынула горячая вода | Немедленно закрыть кран. Причина: давление более 3 атмосфер. | Вызвать аварийную службу |
| Радиатор холодный после спуска | Вероятна завоздушенность стояка или контура. | Работа управляющей компании |
| Обслуживание и замена | ||
| Срок службы (латунь) | 5–8 лет | — |
| Срок службы (силумин) | Не более 2 сезонов | — |
| Для чугунных радиаторов | Резьба ¾ дюйма | — |
| Для алюминиевых и биметаллических | Резьба ½ дюйма | — |
| Количество витков фум-ленты при замене | 5–7 витков | — |
| Подтяжка ключом после закручивания от руки | 1–2 оборота | Усилие умеренное, без рывков |
| Техника безопасности | ||
| Рекомендуемая температура теплоносителя | Снижена до 40–50°C | Спуск на горячей системе (до 95°C) опасен ожогом паром |
| Средства защиты | Резиновые перчатки и защитные очки | — |
| Недопустимые инструменты | Пассатижи, газовый ключ, удлинители рычага | Срыв граней или поломка винта |
| Демонтаж крана | Только при полном сбросе давления в системе | — |
| Поток воды при срыве резьбы (диаметр 3–4 мм) | До 5–7 литров в минуту | При отсутствии шаровых кранов — заглушить пальцем и вызвать аварийную службу |
Частые вопросы по теме (FAQ)
Как понять, что в радиаторе есть воздушная пробка, и нужен ли спуск воздуха?
Основной признак воздушной пробки — разница температур: верхняя часть радиатора холодная, а нижняя горячая. Если радиатор холодный целиком, проблема может быть в засоре или перекрытом стояке, и спуск воздуха не поможет. Стояк должен быть открыт, а температура теплоносителя — не ниже 40°C.
Какие инструменты нужны для спуска воздуха краном Маевского?
Для работы потребуются: специальный ключ для крана Маевского (в некоторых моделях используется шлиц под плоскую отвертку), ёмкость для сбора воды объёмом 1–2 литра (из крана вытечет не более 200–300 мл), хлопчатобумажная ветошь, резиновые перчатки (теплоноситель содержит химические добавки) и фонарик для осмотра труднодоступных мест.
Как правильно открыть кран Маевского и сколько ждать выхода воздуха?
Вставьте ключ или отвертку в паз крана и поверните против часовой стрелки. Достаточно одного оборота. При вращении должен появиться характерный шипящий звук — это выходит воздух. Воздух выходит от 30 секунд до 3 минут. Как только шипение прекращается и из отверстия начинает течь вода, дождитесь момента, когда пузырьки полностью исчезнут. Рекомендуется слить 150–200 мл воды для гарантированного удаления остатков воздуха.
Что делать, если кран Маевского не открывается из-за коррозии?
Не прикладывайте рывковые усилия. Нанесите проникающую смазку (например, WD-40) на резьбовое соединение винта, подождите 15–20 минут и повторите попытку. Если это не помогло, требуется замена крана. Попытка выкрутить кран под давлением недопустима — это приведет к аварии. Кран выкручивается только при полном сбросе давления в системе.
Почему после спуска воздуха радиатор всё ещё холодный?
Если после неоднократной попытки радиатор остаётся холодным, вероятна завоздушенность стояка или всего контура. В многоквартирных домах необходимо стравить воздух из верхних точек системы (например, расширительный бак на чердаке, автоматические воздухоотводчики) — это работа управляющей компании. Также может потребоваться диагностика гидравлического баланса всей системы.
